Пневматический клапан нормально открытый одностороннего действия с угловым поршнем для управления потоком рабочей среды в трубопроводе.
- НО (нормально открытый)
- Рабочая среда: пар, вода, горячая вода, спирт, воздух, инертные газы, масла, слабые кислоты и щелочи
- Управляющая среда: воздух, нейтральные газы
- Максимальная вязкость рабочей среды: 600 мм²/с
- Температура рабочей среды: −10...+180°С
- Рабочее давление: 0...1,6 МПа
- Управляющее давление: 0,3...1 МПа
- Диаметр условного прохода: 10...45 мм
- Материал корпуса: нержавеющая сталь
- Материал привода: нержавеющая сталь
- Материал уплотнения: PTFE
- Монтажное положение: универсальное
- Присоединение: резьбовое G⅜"...G2"
- Присоединение воздуховодов: ⅛"...¼"
- Пневмопривод в комплекте
Пневматический клапан нормально открытый одностороннего действия с угловым поршнем УПК12-1 для управления потоком рабочей среды в трубопроводе. Закрывается при подаче управляющего давления на клапан и автоматически открывается под действием пружины при снятии управляющего давления.
Особенности:
- Клапан нормально открытый одностороннего действия
- Пневмопривод в комплекте
- Высокая пропускная способность
- Индикатор состояния клапана
- Монтажное положение: универсальное
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
- Бесшумная работа
- Долгий срок службы
Технические характеристики:
| Параметр | Значение |
| Рабочая среда | Пар, вода, горячая вода, спирт, воздух, инертные газы, масла, слабые кислоты и щелочи |
| Максимальная вязкость рабочей среды | 600 мм²/с |
| Материал |
Корпуса клапана: нержавеющая сталь Корпуса привода: нержавеющая сталь Уплотнения: PTFE |
| Температура рабочей среды клапана | −10...+180°C |
| Температура эксплуатации | −10...+60°C |
| Рабочее давление среды | 0...1,6 МПа |
| Управляющая среда | Воздух, нейтральные газы |
| Управляющее давление | 0,3...1 МПа |
| Диаметр условного прохода | 10...45 мм |
| Присоединение | Резьбовое G⅜"...G2" |
| Присоединение воздуховодов | ⅛", ¼" |
Модификации:
| Модель | Ду, мм | Диаметр привода, мм | Kv, м³/ч | Присоединение |
Присоединение воздуховодов |
Вес, г |
| УПК12-1-5010-S GSP | 10 | 50 | 3,7 | ⅜" | ⅛" | 900 |
| УПК12-1-5015-S GSP | 13 | 50 | 4,2 | ½" | 900 | |
| УПК12-1-6010-S GSP | 10 | 60,5 | 3,7 | ⅜" | 1100 | |
| УПК12-1-6015-S GSP | 13 | 60,5 | 4,2 | ½" | 1100 | |
| УПК12-1-6020-S GSP | 18 | 60,5 | 9 | ¾" | 1200 | |
| УПК12-1-6025-S GSP | 25 | 60,5 | 19 | 1" | 1500 | |
| УПК12-1-8025-SGSP | 25 | 77 | 19 | 1" | 2100 | |
| УПК12-1-8032-SGSP | 31 | 77 | 37 | 1¼" | 3100 | |
| УПК12-1-8040-SGSP | 35 | 77 | 42 | 1½" | 3100 | |
| УПК12-1-8050-S GSP | 45 | 77 | 55 | 2" | 4300 | |
| УПК12-1-10050-SGSP | 45 | 97 | 55 | 2" | ¼" | 5100 |

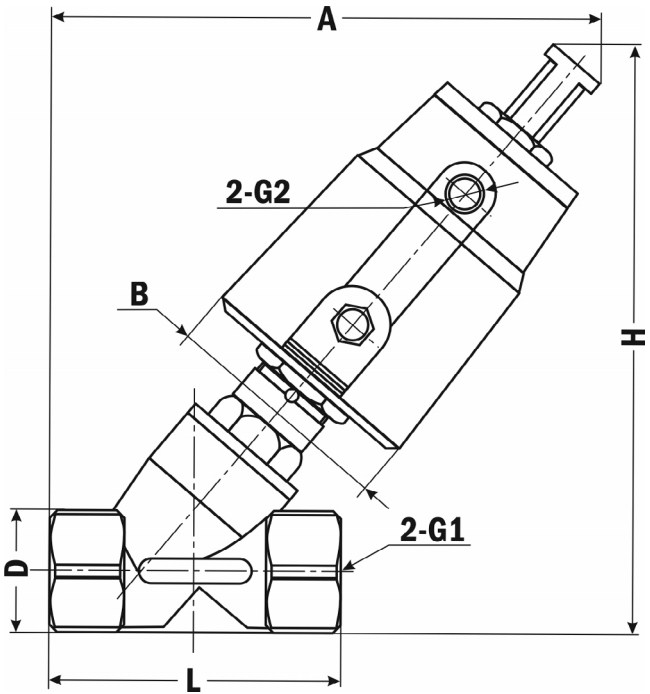

Габаритные размеры:
| Модель | G1 | G2 | Размеры, мм | ||||
| A | B | D | H | L | |||
| УПК12-1-5010-S | ⅜" |
⅛"
|
127,5 | 50 | 27 | 136 | 69 |
| УПК12-1-5015-S | ½" | 127,5 | 50 | 27 | 136 | 69 | |
| УПК12-1-6010-S | ⅜" | 140 | 60,5 | 27 | 150 | 69 | |
| УПК12-1-6015-S | ½" | 140 | 60,5 | 27 | 150 | 68,5 | |
| УПК12-1-6020-S | ¾" | 143 | 60,5 | 32 | 155 | 75 | |
| УПК12-1-6025-S | 1" | 163 | 60,5 | 39 | 176 | 90 | |
| УПК12-1-8025-S | 1" | 174,5 | 77 | 39 | 189,5 | 90 | |
| УПК12-1-8032-S | 1¼" | 190,5 | 77 | 50 | 207,5 | 117 | |
| УПК12-1-8040-S | 1½" | 190,5 | 77 | 55 | 207,5 | 117 | |
| УПК12-1-8050-S | 2" | 219,5 | 77 | 70 | 232,5 | 138 | |
| УПК12-1-10050-S | 2" | ¼" | 233 | 97 | 70 | 253 | 138 |
|
Рабочая температура
|
−10...+180°С |
|
Материал корпуса
|
нержавеющая сталь |
|
Рабочая среда
|
вода, воздух, горячая вода, инертные газы, масла, пар, слабые кислоты, спирты, щелочи |
|
Материал уплотнения
|
PTFE |
|
Тип присоединения
|
резьбовое |
|
Присоединение
|
G 1 1/2", G 1 1/4", G 1", G 1/2", G 2", G 3/4", G 3/8" |
|
Диаметр условного прохода
|
10...45 мм |
|
Артикул
|
100006477 |
|
Вес, г
|
1100 |
