На сайте отображены не все возможные конфигурации товара доступные для заказа через корзину. Если Вы не нашли необходимый вариант, пожалуйста, свяжитесь с нами по электронной почте, WhatsApp или Telegram для уточнения наличия и стоимости.
Кран шаровой трехходовой фланцевый для управления потоком рабочей среды в трубопроводе.
- Тип: переключающий (L-тип)
- Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
- Температура рабочей среды:−20...+150°С
- Рабочее давление: 0,0...1,6 МПа
- Диаметр условного прохода: 50...100 мм
- Материал корпуса: нержавеющая сталь
- Материал уплотнения: PTFE
- Присоединение: фланцевое F2"...F4"
- Стандарт присоединения крана к приводу – ISO5211
- Варианты исполнения: с электроприводом ЭПР1, с электроприводом ЭПР7, с пневмоприводом, с ручным приводом
Кран шаровой трехходовой фланцевый КПР-Т3Ф предназначен для управления потоком рабочей среды в трубопроводе.
Особенности:
- Угол полного поворота: 90°
- Долгий срок службы
- Поставляется в сборе с монтажным крепежом КМКУ (кроме модели -050) и переходником ПМКУ (кроме моделей -050, -080)
Технические характеристики:
| Параметр | Значение |
| Тип крана | L (переключающий) |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус |
| Материал |
Корпуса: нержавеющая сталь Уплотнения: PTFE |
| Температура рабочей среды | −20...+150°С |
| Рабочее давление | 0,0...1,6 МПа |
| Диаметр условного прохода | 50...100 мм |
| Присоединение крана | Фланцевое F2"...F4" |
| Стандарт присоединения крана к приводу | ISO5211 |
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Посадочный размер крана, мм | Вес, г |
| КПР-Т3Ф-050 FSP | 50 | 229 | F2" | 14×14 | 13 740 |
| КПР-Т3Ф-065 FSP | 65 | 404 | F2½" | 17×17 | 18 380 |
| КПР-Т3Ф-080 FSP | 80 | 573 | F3" | 19×19 | 24 050 |
| КПР-Т3Ф-100 FSP | 100 | 936 | F4" | 22×22 | 32 370 |
Расшифровка обозначения на примере крана КПР-Т3Ф-050 XYZ:
КПР-Т3Ф – модель крана.
050 – Ду, мм (диаметр условного отверстия).
X – присоединение: F – фланцевое.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE

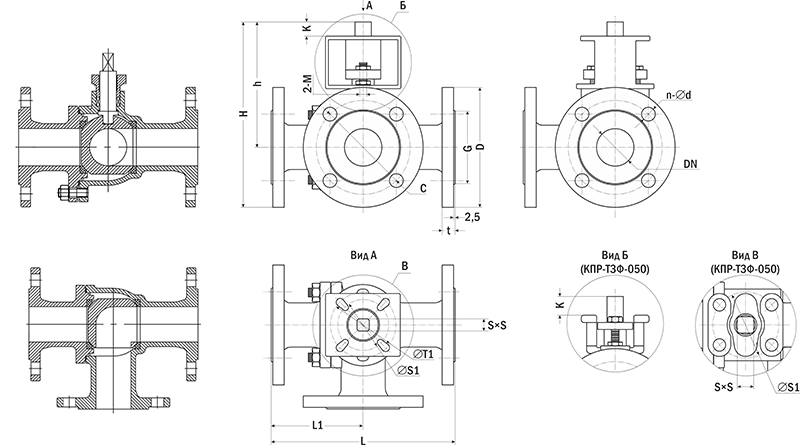

Габаритные размеры:
| Модель | DN | Размеры, мм | ||||||||||||||
| C | D | G | K | h | H | L | L1 | 4-M | n-∅d | t | S1 | T1 | S×S | |||
| КПР-Т3Ф-050 | 50 | 125 | 158 | 102 | 17,5 | 120 | 200 | 235 | 117,5 | M8 | 4-18 | 17 | 70 (F07) | – | 14×14 | |
| КПР-Т3Ф-065 | 65 | 144 | 178 | 119 | 22 | 185 | 275 | 262 | 131 | M10 | 4-18 | 18 | 70 (F07) | 102 (F10) | 17×17 | |
| КПР-Т3Ф-080 | 80 | 160 | 191 | 135 | 26 | 212 | 305 | 285 | 142,5 | M10 | 8-18 | 20 | 70 (F07) | 102 (F10) | 19×19 | |
| КПР-Т3Ф-100 | 100 | 178 | 213 | 144 | 22 | 230 | 340 | 320 | 160 | M10 | 8-18 | 22 | 102 (F10) | 125 (F12) | 22×22 | |
|
Рабочая среда
|
азотная кислота, вода, воздух, горячая вода, инертные газы, масла, пар, природный газ, уксус |
|
Материал уплотнения
|
PTFE |
|
Тип присоединения
|
фланцевое |
|
Материал корпуса
|
нержавеющая сталь |
|
Диаметр условного прохода
|
50...100 мм |
|
Артикул
|
100015005 |
|
Вес, г
|
13740 |
|
Габаритные размеры, мм
|
14×14 |
