На сайте отображены не все возможные конфигурации товара доступные для заказа через корзину. Если Вы не нашли необходимый вариант, пожалуйста, свяжитесь с нами по электронной почте, WhatsApp или Telegram для уточнения наличия и стоимости.
Кран шаровой фланцевый для управления потоком рабочей среды в трубопроводе
- Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
- Температура рабочей среды: −20...+150°С
- Рабочее давление: 0...4 МПа
- Диаметр условного прохода: 15...100 мм
- Материал корпуса: нержавеющая сталь
- Материал уплотнения: PTFE
- Присоединение: фланцевое F½"...F4"
- Стандарт присоединения крана к приводу – ISO5211
- Варианты исполнения: с ручным управлением, с электроприводом ЭПР1, с электроприводом ЭПР3, с электроприводом ЭПР3У, с электроприводом ЭПР7, с электроприводом ЭПР7У, с пневмоприводом
Кран шаровой фланцевый КПР-3Ф предназначен для управления потоком рабочей среды в трубопроводе.
Особенности:
- Угол полного поворота: 90°
- Долгий срок службы
Технические характеристики:
| Параметр | Значение |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус |
| Материал |
Корпуса: нержавеющая сталь Уплотнения: PTFE |
| Температура рабочей среды | −20...+150°С |
| Рабочее давление |
0...4 МПа |
| Диаметр условного прохода | 15...100 мм |
| Присоединение крана |
Фланцевое F½"...F4" |
| Стандарт присоединения крана к приводу | ISO5211 |
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Посадочный размер, мм | Вес, г |
| КПР-3Ф-015 FSP | 15 | 20 | F½" | 9×9 | 1600 |
| КПР-3Ф-020 FSP | 20 | 38 | F¾" | 9×9 | 2300 |
| КПР-3Ф-025 FSP | 25 | 69 | F1" | 11×11 | 2900 |
| КПР-3Ф-032 FSP | 32 | 93 | F1¼" | 11×11 | 4400 |
| КПР-3Ф-040 FSP | 40 | 144 | F1½" | 14×14 | 5600 |
| КПР-3Ф-050 FSP | 50 | 229 | F2" | 14×14 | 8000 |
| КПР-3Ф-065 FSP | 65 | 404 | F2½" | 17×17 | 11 100 |
| КПР-3Ф-080 FSP | 80 | 573 | F3" | 17×17 | 18 000 |
| КПР-3Ф-100 FSP | 100 | 936 | F4" | 17×17 | 22 000 |
Расшифровка обозначения на примере крана КПР-2Ф-015 XYZ:
КПР-3Ф – модель крана.
015 – Ду, мм (диаметр условного отверстия).
X – присоединение: F – фланцевое.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

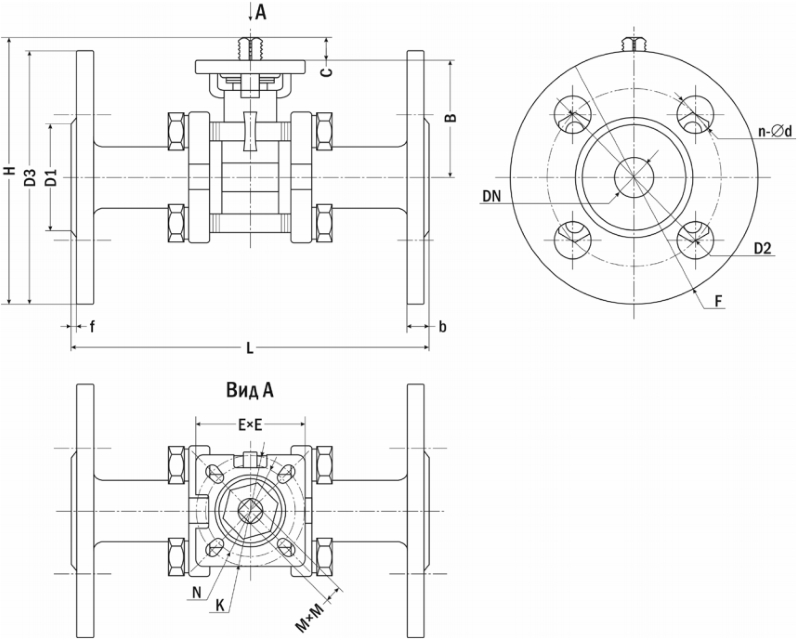

Габаритные размеры:
| Модель | Размеры, мм | |||||||||||||||
| F | DN | B | b | C | D1 | D2 | D3 | E×E | f | H | L | M×M | n-∅ d | N | K | |
| КПР-3Ф-015 | F½" | 15 | 40 | 11 | 11,5 | 42 | 65 | 93 | 43×43 | 1,5 | 98 | 129 | 9×9 | 4-∅ 14 |
36 (F03) |
42 (F04) |
| КПР-3Ф-020 | F¾" | 20 | 44 | 18 | 12 | 58 | 75 | 103 | 43×43 | 2 | 108 | 150 | 9×9 | 4-∅ 14 |
36 (F03) |
42 (F04) |
| КПР-3Ф-025 | F1" | 25 | 52 | 18 | 13 | 67 | 85 | 115 | 49×49 | 2 | 123 | 156 | 11×11 | 4-∅ 14 |
42 (F04) |
50 (F05) |
| КПР-3Ф-032 | F1¼" | 32 | 65 | 15,5 | 12 | 74 | 100 | 132 | 49×49 | 2,5 | 145 | 176 | 11×11 | 4-∅ 18 |
42 (F04) |
50 (F05) |
| КПР-3Ф-040 | F1½" | 40 | 80 | 14 | 14 | 82 | 110 | 145 | 66×66 | 2 | 167 | 193 | 14×14 | 4-∅ 18 |
50 (F05) |
70 (F07) |
| КПР-3Ф-050 | F2" | 50 | 80 | 17 | 16 | 98 | 125 | 160 | 69×69 | 4 | 175 | 230 | 14×14 | 4-∅ 18 |
50 (F05) |
70 (F07) |
| КПР-3Ф-065 | F2½" | 65 | 97 | 20 | 17,5 | 117 | 145 | 182 | 94×94 | 3 | 205 | 293 | 17×17 | 8-∅ 18 |
70 (F07) |
102 (F10) |
| КПР-3Ф-080 | F3" | 80 | 115 | 20 | 20 | 132 | 160 | 195 | 95×95 | 2,5 | 230 | 313 | 17×17 | 8-∅ 18 |
70 (F07) |
102 (F10) |
| КПР-3Ф-100 | F4" | 100 | 120 | 23 | 21 | 156 | 190 | 234 | 93×93 | 2,5 | 275 | 347 | 17×17 | 8-∅ 22 |
70 (F07) |
102 (F10) |
|
Рабочая среда
|
азотная кислота, вода, воздух, горячая вода, инертные газы, масла, пар, природный газ, уксус |
|
Материал уплотнения
|
PTFE |
|
Тип присоединения
|
фланцевое |
|
Материал корпуса
|
нержавеющая сталь |
|
Диаметр условного прохода
|
5...100 мм |
|
Артикул
|
100001636 |
|
Вес, г
|
1600 |
|
Габаритные размеры, мм
|
9×9 |
