Прибор для контроля тока и фазного напряжения в трехфазных сетях с изолированной нейтралью и для защиты электрооборудования.
- Пределы регулирования порога срабатывания при превышении напряжения: 220...300 В
- Пределы регулирования порога срабатывания при падении напряжения: 120...210 В
- Пределы порога срабатывания при превышении силы тока: 5...63 А
- Пределы порога асимметрии (перекоса) фаз: 20...99%
- Погрешность: ±1%
- Количество фаз: 3
- Реле: ~63 А, 400 В
- Быстродействующее реле (при превышении верхней уставки напряжения размыкается за 0,1 с, при превышении порогового напряжения 350 В – за 0,01 с)
- Защита от обрыва фаз, асимметрии (перекоса) фаз и нарушения порядка чередования фаз
- 6 трехразрядных светодиодных индикаторов
- Монтаж: на DIN-рейку, стандарт 5S
- Госреестр № 64439-22
Реле Omix D5-AV6-3-PS-K6 предназначено для контроля тока и фазного напряжения в трехфазных сетях с изолированной нейтралью и для защиты электрооборудования. Контролирует обрыв фаз, асимметрию (перекос) фаз, порядок чередования фаз, превышение силы тока и напряжения выше установленного значения, падение напряжения ниже установленного значения. Реле может быть использовано в различных областях электроэнергетики и автоматики.
Особенности:
- Для сетей с нейтралью
- Светодиодные индикаторы значений тока и напряжения на каждой из трех фаз, с высотой символов 8 мм
- Светодиодные индикаторы состояния реле и аварийных ситуаций
- Настраиваемые пороги срабатывания реле для силы тока и напряжения
- Ручной или автоматический перезапуск реле при устранении аварийной ситуации
- Регулируемая задержка срабатывания 5...600 с
- Питание от контролируемого напряжения ~50...400 В
Технические характеристики:
| Параметр | Значение |
| Рабочее напряжение | ~50...400 В |
| Номинальное напряжение Uном | ~220 В |
| Рабочая частота тока | 45...65 Гц |
| Пределы регулирования порога срабатывания при превышении напряжения | ~220...300 В |
| Пределы регулирования порога срабатывания при падении напряжения | ~120...210 В |
| Пределы порога срабатывания при превышении силы тока | 5...63 А |
| Пределы порога асимметрии (перекоса) фаз | 20...99% |
| Погрешность измерения напряжения | ±1% |
|
Гистерезис (зона возврата) - превышение напряжения - понижение напряжения - асимметрия (перекос) фаз |
5 В 3 В 5% |
| Задержка включения реле | 5...600 с |
|
Задержка времени срабатывания реле - при превышении уставки напряжения - при превышении напряжением значения 350 В - при падении напряжения - при превышении уставки тока - при превышении током значения 80 А - при асимметрии фаз |
0,1 с 0,02 с 0,5 с 5...600 с 0,1 с 10 с |
| Коммутационная способность реле | ~63 А, 400 В |
| Механическая износостойкость | ≥ 100 000 циклов |
| Электрическая износостойкость | ≥ 1 000 000 циклов |
| Номинальное напряжение изоляции | 450 В |
| Условия эксплуатации | −5...+40°С, ≤ 50%RH |
| Температура хранения | −25...+55°С |
| Степень защиты | IP20 |
| Монтаж | На DIN-рейку, стандарт 5S |
| Высота символов | 8 мм |
| Габаритные размеры | 90×89,5×65 мм |
| Вес | 375 г |

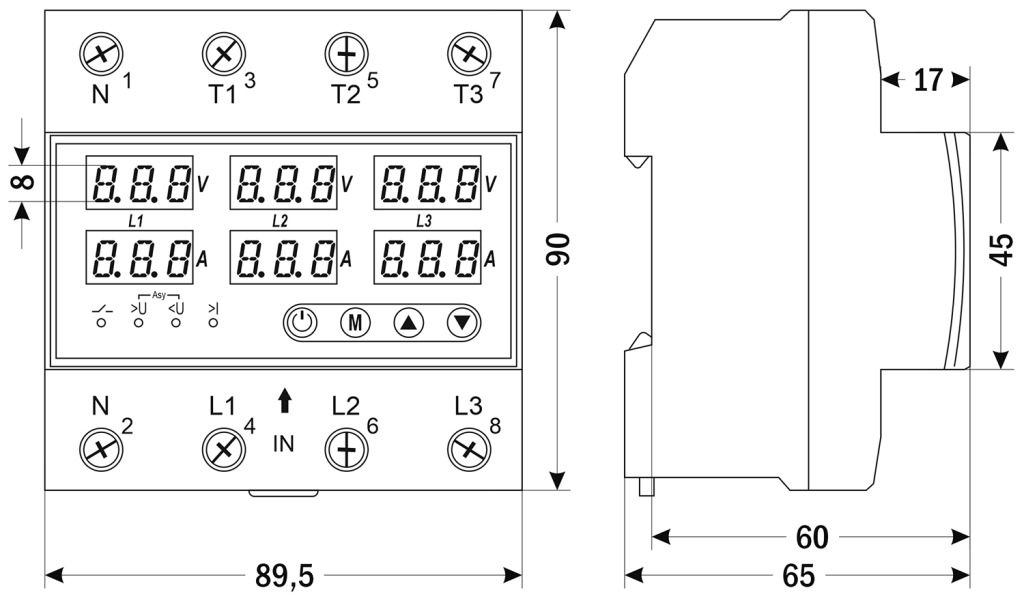

Габаритные размеры:
|
Монтаж
|
DIN-рейка |
|
Высота символов
|
8 мм |
|
Погрешность
|
±1% |
|
Степень пылевлагозащиты
|
IP20 |
|
Условия эксплуатации
|
−5...+40°С, ≤ 50%RH |
|
Условия хранения
|
−25...+55°С |
|
Габариты (ВхШхГ), мм
|
90×89.5×65 |
|
Вес, кг
|
375 |
