Прибор для контроля тока и фазного напряжения в трехфазных сетях с изолированной нейтралью и для защиты электрооборудования.
- Пределы регулирования порога срабатывания при превышении напряжения: 230...300 В
- Пределы регулирования порога срабатывания при падении напряжения: 145...210 В
- Пределы порога срабатывания при превышении силы тока: 1...63 А
- Пределы порога асимметрии (перекоса) фаз: 20...99%
- Погрешность: ±1%
- Количество фаз: 3
- Реле: ~63 А, 400 В
- 6 трехразрядных светодиодных индикаторов
- Монтаж: на DIN-рейку, стандарт 5S
Реле Omix D5-AV6-3-K6 предназначено для контроля тока и фазного напряжения в трехфазных сетях с изолированной нейтралью и для защиты электрооборудования. Контролирует обрыв фаз, асимметрию (перекос) фаз, порядок чередования фаз, превышение силы тока и напряжения выше установленного значения, падение напряжения ниже установленного значения. Реле может быть использовано в различных областях электроэнергетики и автоматики.
Особенности:
- Для сетей с нейтралью
- Светодиодные индикаторы значений тока и напряжения на каждой из трех фаз, с высотой символов 6,5 мм
- Светодиодные индикаторы состояния реле и аварийных ситуаций
- Настраиваемые пороги срабатывания реле для силы тока и напряжения
- Ручной или автоматический перезапуск реле при устранении аварийной ситуации
- Регулируемая задержка срабатывания реле по току 2...600 с
- Питание от контролируемого напряжения ~50...400 В
Технические характеристики:
| Параметр | Значение |
| Рабочее напряжение | ~50...400 В |
| Номинальное напряжение Uном | ~220 В |
| Рабочая частота тока | 45...65 Гц |
| Пределы регулирования порога срабатывания при превышении напряжения | ~230...300 В |
| Пределы регулирования порога срабатывания при падении напряжения | ~145...210 В |
| Пределы порога срабатывания при превышении силы тока | 1...63 А |
| Пределы порога асимметрии (перекоса) фаз | 20...99% |
| Погрешность измерения напряжения | ±1% |
| Гистерезис (зона возврата) | 5% |
| Задержка включения реле | 2...600 с |
|
Задержка времени срабатывания реле - при превышении уставки напряжения - при падении напряжения - при превышении уставки тока - при асимметрии фаз |
0,5 c 0,5 c 2...600 c 10 c |
| Коммутационная способность реле | ~63 А, 400 В |
| Механическая износостойкость | ≥ 100 000 циклов |
| Электрическая износостойкость | ≥ 1 000 000 циклов |
| Номинальное напряжение изоляции | 450 В |
| Условия эксплуатации | −20...+55°С, ≤ 50%RH |
| Температура хранения | −35...+75°С |
| Степень защиты | IP20 |
| Монтаж | На DIN-рейку, стандарт 5S |
| Высота символов | 6,5 мм |
| Габаритные размеры | 82×71,5×67 мм |
| Вес | 377 г |

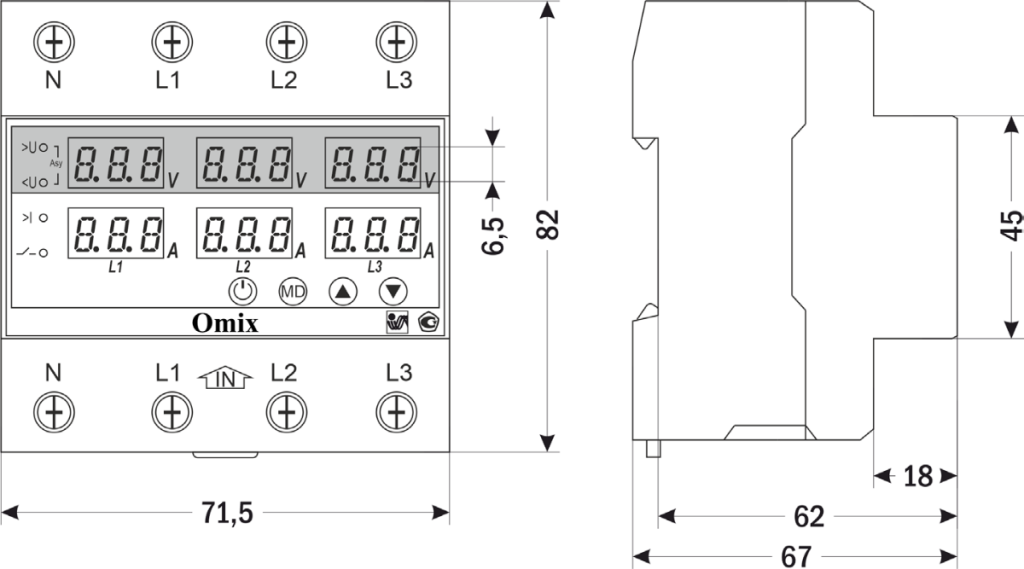

Габаритные размеры:
|
Монтаж
|
DIN-рейка |
|
Высота символов
|
6.5 мм |
|
Диапазон индикации силы тока
|
~50...400 В |
|
Погрешность
|
±1% |
|
Степень пылевлагозащиты
|
IP20 |
|
Условия эксплуатации
|
−20...+55°С, ≤ 50%RH |
|
Условия хранения
|
−35...+75°С |
|
Габариты (ВхШхГ), мм
|
82×71.5×67 |
|
Вес, кг
|
377 |
