Устройство и принцип действия шаровых кранов

Шаровые краны занимают важное место в современных трубопроводах, обеспечивая контроль потока различных жидкостей или газов. Они используются в водоснабжении, отоплении, а также в газоснабжении. Их надежность, простота в эксплуатации делают эти приборы незаменимыми в различных отраслях. Изучение устройства, а также принципа действия механизмов необходимо для понимания их функционирования, эффективного применения в практике.

Шаровые краны находят применение как в быту, так и в промышленности. Например, водоснабжении они используются для отключения или регулирования потока воды; в отоплении – для управления теплоносителем в газовых системах – для предотвращения утечек. Поэтому знание их устройства и принципа действия является ключом к правильному их использованию, а также обслуживанию.

Что такое шаровой кран?

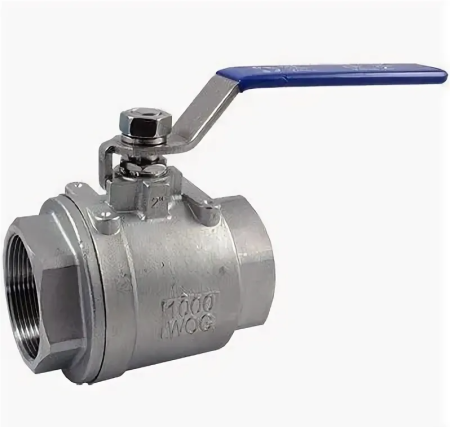

Шаровой кран – это запорный или регулирующий элемент, который управляет потоком жидкости или газа с помощью шарового затвора, вращающегося вокруг своей оси. Основные характеристики включают их способность быстро перекрывать поток, высокую прочность, устойчивость к коррозии.

Разновидности

Шаровые краны бывают двухходовые или трехходовые. Двухходовые имеют одно входное и одно выходное отверстие, подходят для простых задач. Трехходовые модели имеют два выхода, что позволяет им управлять потоками между тремя направлениями, что делает их более сложными, но расширяет функционал. Это различие влияет на их применение: двухходовые используются в большинстве бытовых систем, тогда как трехходовые приборы часто встречаются в системах отопления или кондиционирования.

Применение в различных отраслях

Шаровые краны используются в пищевой промышленности, фармацевтике, строительстве, энергетике, что подтверждает их универсальность и надежность.

Устройство шарового крана

Прибор состоит из нескольких ключевых компонентов:

• Корпус. Обычно изготавливается из материалов, таких как бронза, латунь, нержавеющая сталь или пластик. Корпус обеспечивает прочность, защиту внутренних элементов.
• Затвор (шар). Представляет собой полую сферу, имеющую отверстие, которое позволяет жидкости или газу проходить только при открытии. Шары изготавливаются из различных материалов, включая металл или пластик — это влияет на их применение в зависимости от химических свойств передаваемой среды.
• Уплотнения. Служат для предотвращения утечек, обеспечивают надежное закрытие. Существуют разные типы уплотнений, такие как эластомеры или тефлон, каждый из которых предназначен для работы с определенными средами.
• Приводы. Шаровые краны оснащены различными приводами: ручными, электрическими или пневматическими. Ручные приводы чаще встречаются в быту, тогда как электрические и пневматические используются в автоматизированных системах.

Сравнение

Основное отличие двухходовых от трехходовых кранов заключается в количестве управляющих потоков. Трехходовые модели могут поддерживать два потока одновременно, что позволяет использовать устройство для различных зональных задач.

Принцип действия шарового крана

Принцип работы шарового крана основан на механике вращения затвора — шара. Когда ручка или привод поворачивается, шар поворачивается на 90 градусов, открывая или закрывая проходной канал. Это обеспечивает быстрый контроль среды, что делает шаровые краны идеальными для экстренного остановки потока.

Принцип работы для разных сред

Особенности работы зависят от передаваемой среды. Например, в системах с водой механизм должен учитывать такие факторы, как давление и температура, в то время как газовые системы требуют повышенной герметичности и устойчивости к коррозии.

Принцип работы шарового крана для воды

Работа устройств в водных системах важна термоусадка уплотнений, а также влияние на герметичность соединений. Эти аспекты критически важны для предотвращения протечек.

Стандарты и нормы

Проблемы и способы решения

При эксплуатации шаровых кранов могут возникать различные проблемы, такие как:

• Протечки. Чаще всего вызванные износом уплотнений или повреждением корпуса.Залипание затвора. Это может происходить из-за загрязнения или коррозии.
• Повреждения уплотнений. Грубое обращение или использование неподходящих материалов могут привести к необходимости замены.

Регулярное техническое обслуживание, замена уплотнений и проверка работы помогут избежать большинства из этих проблем.

Заключение

Шаровые краны — важная часть трубопроводных систем. Понимание их устройства и принципа действия играет важную роль в обеспечении надежности и безопасности эксплуатации. При выборе, установке и обслуживании следует уделять особое внимание качеству компонентов, чтобы обеспечить долговечность и эффективность работы системы.
