На сайте отображены не все возможные конфигурации товара доступные для заказа через корзину. Если Вы не нашли необходимый вариант, пожалуйста, свяжитесь с нами по электронной почте, WhatsApp или Telegram для уточнения наличия и стоимости.
Кран шаровой трехходовой T-типа для управления потоком рабочей среды в трубопроводе.
- Тип: универсальный (T-тип)
- Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
- Температура рабочей среды: −20...+150°С
- Рабочее давление: 0,0…6,9 МПа (0,0…1,6 МПа — для пара)
- Диаметр условного прохода: 15...50 мм
- Материал корпуса: нержавеющая сталь
- Материал уплотнения: PTFE
- Присоединение: резьбовое G½"...G2"
- Стандарт присоединения крана к приводу – ISO5211
- Варианты исполнения: с ручным управлением, с электроприводом ЭПР1, с электроприводом ЭПР3, с электроприводом ЭПР3У, с электроприводом ЭПР7, с электроприводом ЭПР7У, с пневмоприводом
Кран шаровой трехходовой КПР-Т3-Т предназначен для управления потоком рабочей среды в трубопроводе.
Особенности:
- Угол полного поворота: 90°
- Долгий срок службы
Технические характеристики:
| Параметр | Значение |
| Тип крана | L (переключающий) |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус |
| Материал |
Корпуса: нержавеющая сталь Уплотнения: PTFE |
| Температура рабочей среды | −20...+150°С |
| Рабочее давление | 0,0…6,9 МПа (0,0…1,6 МПа — для пара) |
| Диаметр условного прохода | 15...50 мм |
| Присоединение крана | Резьбовое G½"...G2" |
| Стандарт присоединения крана к приводу | ISO5211 |
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Посадочный размер, мм | Вес, г |
| КПР-Т3-Т-015/12-GSP | 15 | 20 | ½" | 9×9 | 480 |
| КПР-Т3-Т-020/15-GSP | 20 | 38 | ¾" | 9×9 | 680 |
| КПР-Т3-Т-025/18-GSP | 25 | 69 | 1" | 11×11 | 1030 |
| КПР-Т3-Т-032/25-GSP | 32 | 93 | 1¼" | 11×11 | 1950 |
| КПР-Т3-Т-040/32-GSP | 40 | 144 | 1½" | 14×14 | 3270 |
| КПР-Т3-Т-050/38-GSP | 50 | 229 | 2" | 14×14 | 4320 |
Расшифровка обозначения на примере крана КПР-Т3-L-008/8-XYZ:
КПР-Т3-Т – модель крана.
015 – диаметр условного прохода.
12 – эффективный диаметр в мм.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

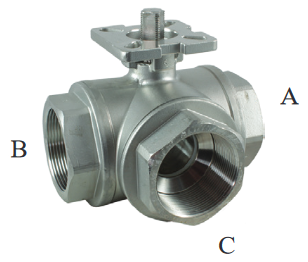

Схема работы:
|
Переключающий кран |
Смесительный кран |
|||
|
A. Вход В, С. Выходы |
A. Выход В, С. Входы |
|||
|
|
|
|
|
| Положение 1 | Положение 2 | Положение 1 | Положение 2 | |
Габаритные размеры:
| Модель | Ду |
Дэф, мм |
G | Размеры, мм | |||||||||||
| A1 | E×E | H | h | L | L1 | L2 | M×M | ∅ N | ∅ K | ||||||
| КПР-Т3-Т-015/12 | 15 | 12 | ½" | 63,7 | 43×43 | 38 | 8,5 | 72 | 35 | 58 | 9×9 | 36 (F03) | 42 (F04) | ||
| КПР-Т3-Т-020/15 | 20 | 15 | ¾" | 69 | 43×43 | 41 | 9 | 81,7 | 40 | 62 | 9×9 | 36 (F03) | 42 (F04) | ||
| КПР-Т3-Т-025/18 | 25 | 18 | 1" | 83,4 | 48×48 | 49 | 12 | 89,3 | 44 | 69 | 11×11 | 42 (F04) | 50 (F05) | ||
| КПР-Т3-Т-032/25 | 32 | 25 | 1¼" | 100 | 48×48 | 56 | 11 | 127 | 62 | 94 | 11×11 | 42 (F04) | 50 (F05) | ||
| КПР-Т3-Т-040/32 | 40 | 32 | 1½" | 121,5 | 68×68 | 67 | 16 | 137,4 | 69 | 107 | 14×14 | 50 (F05) | 70 (F07) | ||
| КПР-Т3-Т-050/38 | 50 | 35 | 2" | 138 | 68×68 | 75 | 16 | 154 | 77 | 120 | 14×14 | 50 (F05) | 70 (F07) | ||
|
Рабочее давление
|
0,0…6,9 МПа |
|
Рабочая среда
|
азотная кислота, вода, воздух, горячая вода, инертные газы, масла, пар, природный газ, уксус |
|
Материал уплотнения
|
PTFE |
|
Тип присоединения
|
резьбовое |
|
Материал корпуса
|
нержавеющая сталь |
|
Диаметр условного прохода
|
15...50 мм |
|
Артикул
|
100014790 |
|
Вес, г
|
480 |
|
Габаритные размеры, мм
|
9×9 |
