Кран шаровой трехходовой неполнопроходной с электроприводом с электроприводом для управления потоком рабочей среды в трубопроводе.
- Cтупенчатое регулирование потока рабочей среды
- Тип: переключающий (L-тип)
- Рабочая среда: вода, горячая вода, воздух, инертные газы, спирт
- Температура рабочей среды: 0…+100°С
- Рабочее давление: 0...1,0 МПа
- Диаметр условного прохода: 8…20 мм
- Материал корпуса: латунь
- Материал уплотнения: PTFE
- Присоединение: резьбовое G¼"...G¾"
- Модель электропривода: AR350
- Схема подключения: 4-проводная c выключением двух контактов
- Питание электропривода: =9...24 В

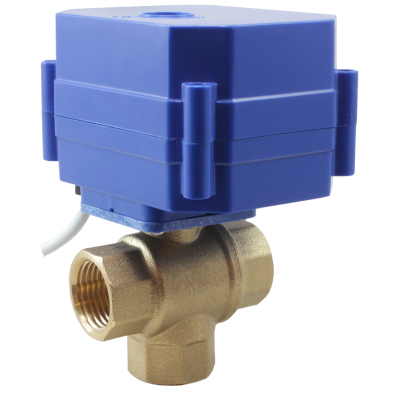

Кран шаровой трехходовой неполнопроходной с электроприводом AR345-3 предназначен для управления потоком рабочей среды в трубопроводе.
Краны широко применяются в различных отраслях промышленности, сельском хозяйстве, ЖКХ, в системах водоснабжения и водоочистки и т. д.
- Схема управления с выключателями. Для автоматического управления в качестве выключателей К1 и К2 можно использовать любой прибор, который обеспечивает замыкание/размыкание, например терморегуляторы, термостаты и цифровые 1-2-канальные регуляторы.
Для ручного управления в качестве выключателя К можно использовать кнопки с фиксацией AR-XB2-BT, AR-XB2-BS, SD16-22ATA, антивандальные кнопки с фиксацией или переключатели на 2 положения SD16-V-22IR, SD16-V-22K, AR-XB2-BD, AR-XB2-BJ, AR-LA800E-BLSM, AR-XB2-BG - Защита электродвигателя от перегрева
- Автоматическое отключение при достижении конечного положения
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции крана
- Низкий уровень шума
- Простота монтажа
Технические характеристики:
Модификации:
|
Обозначение
|
Ду, мм | Дэф, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Модель привода | Вес крана с приводом, г | ||||
| 0° | 30° | 60° | 0° | 30° | 60° | |||||||
| AR350-3-08/06 GBP | 8 | 6 | 4 | 1,3 | 3,8 | 2,5 | 0,8 | ¼" | 0,0 | 1,0 | AR350D | 410 |
| AR350-3-15/12 GBP | 15 | 12 | 9 | 2,7 | 16 | 12 | 3,6 | ½" | 470 | |||
| AR350-3-20/15 GBP | 20 | 15 | 11,1 | 3,3 | 20 | 14,8 | 4,4 | ¾" | 530 | |||
Расшифровка обозначения на примере крана AR350-3-20/15 XYZ:
AR350-3 – модель крана.
20 – Ду, мм (диаметр условного прохода);
15 – Дэф, мм (эффективный диаметр), если Дэф<Ду;
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь. Z – материал уплотнения: P – PTFE.

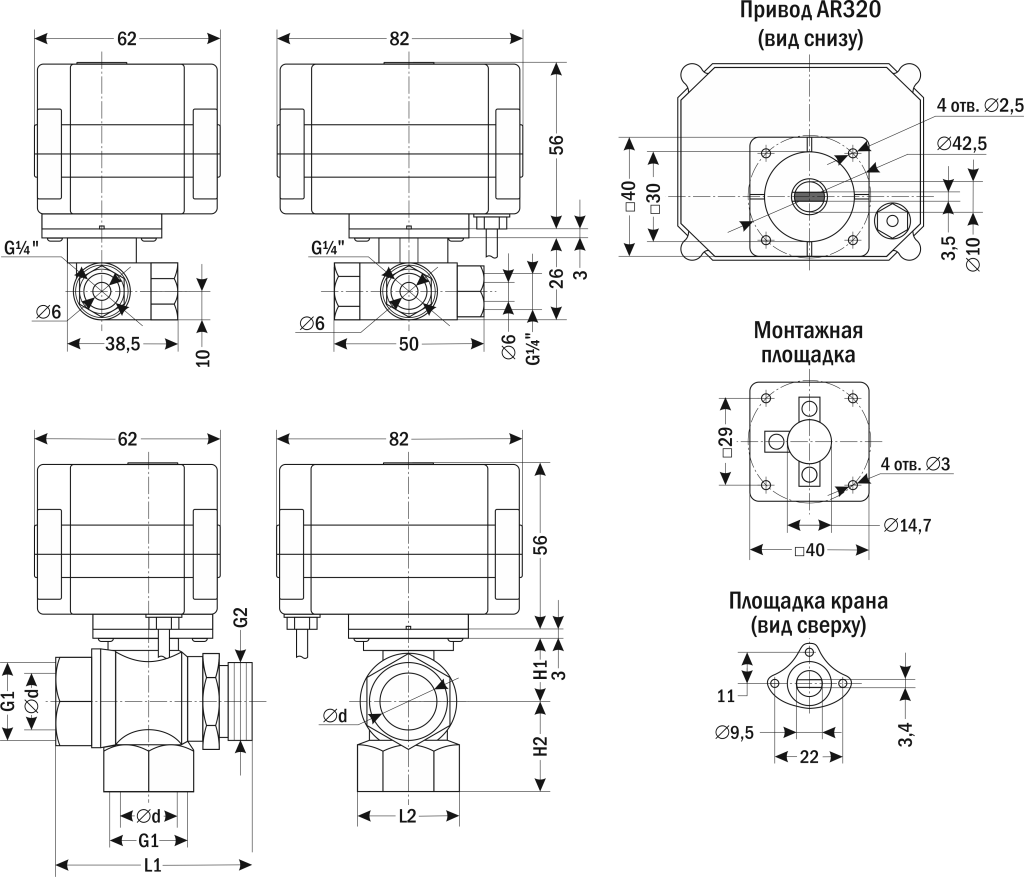

Габаритные размеры:
Привод AR350 прикручивается к монтажной площадке кранов AR350-3 четырьмя шурупами ∅ 3 мм, L=10 мм.
|
Модель AR340-3 |
Размер, мм | G1 | G2 | ||||
| ∅ d (Дэф) | H1 | H2 | L1 | L2 | |||
| -15/12 | 12 | 21 | 29 | 55,5 | 30 | внутр. ½" | внутр. ½" |
| -20/15 | 15 | 21 | 32 | 65,5 | 34 | внутр. ¾" | наруж. ¾" |
|
Рабочее давление
|
0...1,0 МПа |
|
Питание
|
=9...24 В |
|
Принцип действия
|
неполнопроходной |
|
Рабочая среда
|
вода, воздух, горячая вода, инертные газы, спирты |
|
Материал уплотнения
|
PTFE |
|
Тип присоединения
|
резьбовое |
|
Материал корпуса
|
латунь |
|
Диаметр условного прохода
|
15 мм |
|
Степень пылевлагозащиты
|
IP65 |
