На сайте отображены не все возможные конфигурации товара доступные для заказа через корзину. Если Вы не нашли необходимый вариант, пожалуйста, свяжитесь с нами по электронной почте, WhatsApp или Telegram для уточнения наличия и стоимости.

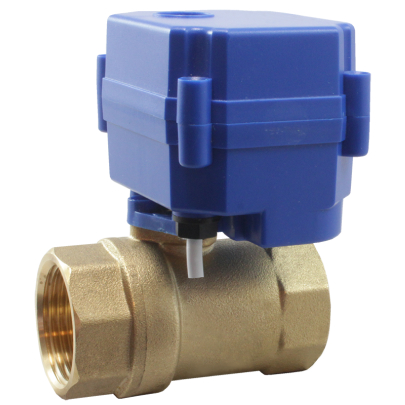

Кран шаровой с электроприводом для управления потоком рабочей среды в трубопроводе
- Тип: шаровой полнопроходной (AR314SR-2-08, -15) или неполнопроходной (AR314SR-2-20/15, -25/20, -32/25)
- Рабочая среда: вода, горячая вода, воздух, инертные газы, спирт
- Температура рабочей среды: 0…+100°С
- Рабочее давление: 0...1,0 МПа
- Диаметр условного прохода: 20 мм
- Материал корпуса: латунь
- Материал уплотнения: PTFE
- Присоединение: резьбовое G¼"...G1¼"
- Модель электропривода: AR314SR
- Cамовозврат при отключении питания
- Схема подключения: 2-проводная c выключением одного контакта
- Питание электропривода: ≅9...24 В
Краны широко применяются в различных отраслях промышленности, сельском хозяйстве, ЖКХ, в системах водоснабжения и водоочистки и т. д.
Особенности:
- Схема управления с выключателем. Для автоматического управления в качестве выключателя К можно использовать любой прибор, который обеспечивает замыкание/размыкание, например терморегуляторы, термостаты и цифровые 1-2-канальные регуляторы. Для ручного управления в качестве выключателя К можно использовать кнопки с фиксацией AR-XB2-BT, AR-XB2-BS, SD16-22ATA, антивандальные кнопки с фиксацией или переключатели на 2 положения SD16-V-22IR, SD16-V-22K, AR-XB2-BD, AR-XB2-BJ, AR-LA800E-BLSM, AR-XB2-BG
- Автоматическое отключение при достижении конечного положения
- Самовозврат при отключении питания
- Возможность выбора, в какое положение происходит самовозврат – «открыто» или «закрыто». При установке привода относительно крана с поворотом на 90° меняется логика работы
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции крана
- Низкий уровень шума
- Удобство в эксплуатации и обслуживании
- Долгий срок службы
Технические характеристики:
| Параметр | Значение | ||||
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, спирт | ||||
| Материалы | Корпус | Латунь | |||
| Уплотнение | PTFE | ||||
| Температура рабочей среды | 0...+100 °С | ||||
| Рабочее давление | 0...1,0 MПa | ||||
| Диаметр условного прохода | 8…32 мм | ||||
| Присоединение | Резьбовое G¼"...G1¼" | ||||
| Модель электропривода | AR314SR | ||||
| Время полного поворота | 5 с | ||||
| Угол поворота | 90° (вращение в обоих направлениях) | ||||
| Крутящий момент | 2 Н∙м | ||||
| Степень пылевлагозащиты привода | IP65 | ||||
| Питание | ≅9...24 В | ||||
| ~9 В | ~24 В | =9 В | =24 В | ||
| Ток | 300 мА | 200 мА | 170 мА | 150 мА | |
| Пусковой ток зарядки конденсатора | 550 мА | 350 мА | 350 мА | 200 мА | |
| Мощность | 5 ВA/Вт | ||||
| Схема подключения | 2-проводная с выключением одного контакта | ||||
| Длина кабеля | 300 мм | ||||
Модификации:
| Обозначение | Ду, мм | Дэф, мм | Kv, м³/ч | Присоединение |
Pmin, МПа |
Pmax, МПа |
Модель привода |
Вес крана с приводом, г |
| AR314SR-2-08 GBP | 8 | 8 | 5 | ¼" | 0,0 | 1,0 | AR314SR | 270 |
| AR314SR-2-15 GBP | 15 | 15 | 20 | ½" | 340 | |||
| AR314SR-2-20/15 GBP | 20 | 15 | 20 | ¾" | 340 | |||
| AR314SR-2-25/20 GBP | 25 | 20 | 60 | 1" | 490 | |||
| AR314SR-2-32/25 GBP | 32 | 25 | 80 | 1¼" | 590 |
Расшифровка обозначения на примере крана AR314SR-2-20/15 XYZ:
AR314SR-2 – модель крана.
20 – диаметр условного прохода в мм;
15 – эффективный диаметр в мм, если Дэф<Ду;
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: P – PTFE.
Габаритные размеры:

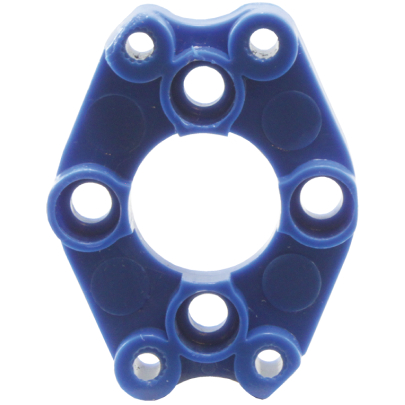

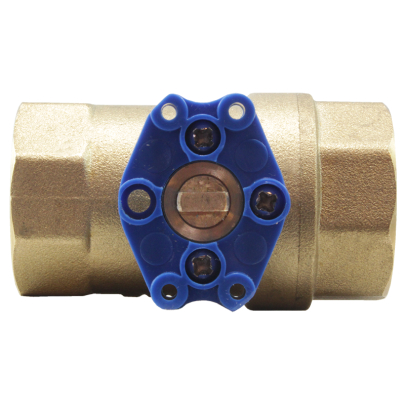

Привод AR314SR прикручивается к монтажной площадке кранов AR314SR-2 четырьмя шурупами ∅ 2,5 мм, L=14 мм.
| Размер, мм | AR314SR-2, модели | ||||
| -08 | -15 | -20/15 | -25/20 | -32/25 | |
| ∅ d (Дэф) | 8 | 15 | 15 | 20 | 25 |
| D | 13 | 15 | 17 | 23 | 27 |
| G | ¼" | ½" | ¾" | 1" | 1¼" |
| H | 31 | 38 | 38 | 49 | 49 |
| L1 | 46 | 57 | 61 | 72 | 80 |
| L2 | 58 | 66 | 66 | 74 | 81 |
| L3 | 24 | 33 | 33 | 43 | 49 |
|
Рабочее давление
|
0...1,0 МПа |
|
Питание
|
≅9...24 В |
|
Принцип действия
|
полнопроходный |
|
Рабочая среда
|
вода, воздух, горячая вода, инертные газы, спирты |
|
Материал уплотнения
|
PTFE |
|
Тип присоединения
|
резьбовое |
|
Материал корпуса
|
латунь |
|
Диаметр условного прохода
|
20 мм |
|
Степень пылевлагозащиты
|
IP65 |
|
Артикул
|
100018731 |
