На сайте отображены не все возможные конфигурации товара доступные для заказа через корзину. Если Вы не нашли необходимый вариант, пожалуйста, свяжитесь с нами по электронной почте, WhatsApp или Telegram для уточнения наличия и стоимости.

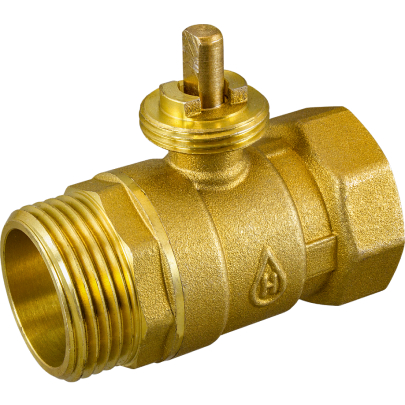

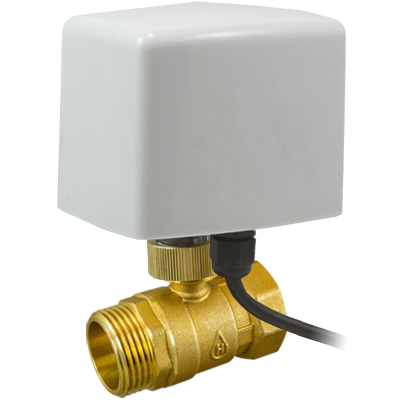

Кран шаровой неполнопроходной с электроприводом для управления потоком рабочей среды в трубопроводе
- Тип: шаровой неполнопроходной
- Рабочая среда: вода, горячая вода, воздух, инертные газы, спирт
- Температура рабочей среды: +2…+90°С
- Рабочее давление: 0...1,6 МПа
- Диаметр условного прохода: 15 мм
- Материал корпуса: латунь
- Материал уплотнения: PTFE
- Присоединение: резьбовое G½"...G2"
- Присоединение привода к крану: М24×1,5
- Модель электропривода: AR510
- Схема подключения: 3-проводная с выключением одного контакта
- Питание электропривода: ~220 В
Особенности:
- Универсальное основание позволяет легко заменить привод на любой другой из серии AR5xx: AR500, AR504SR, AR524SR, AR500E, AR510, AR520, AR560, AR564SR, AR570.
- Схема управления с переключателем. В качестве переключателя К можно использовать переключатели на 3 положения SD16-V-22IR, SD16-V-22K, AR-XB2-BD, AR-XB2-BJ, AR-LA800E-BLSM
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции крана
- Автоматическое отключение при достижении конечного положения
- Удобство в эксплуатации и обслуживании
Технические характеристики:
| Параметр | Значение |
| Тип | Шаровой неполнопроходной |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, спирт |
| Материал |
Корпус: латунь Уплотнения: PTFE |
| Температура рабочей среды | +2...+90°С |
| Рабочее давление | 0...1,6 МПа |
| Диаметр условного прохода | 15 мм |
| Присоединение | Резьбовое G½"...G2" |
| Присоединение привода к крану | М24×1,5 |
| Угол полного поворота | 90° (вращение в обоих направлениях) |
| Схема подключения | 3-проводная с выключением одного контакта |
| Модель электропривода |
AR510 |
| Время полного поворота | 12 с |
| Крутящий момент | 4 Н∙м |
| Питание, ток, мощность | ~220 В, 47 мА, 9 ВA |
| Степень пылевлагозащиты привода | IP54 |
| Длина кабеля | 250 мм |
Модификации:
| Обозначение |
Ду, мм |
Дэф, мм |
Kv, м³/ч |
Присоединение | Pmin, МПа | Pmax, МПа |
Модель привода |
Вес крана с приводом, г |
| AR510-2M-15/12 GSP | 15 | 12 | 11 | внутр. ½" | 0,0 | 1,6 |
AR510 |
578 |
| AR510-2M-20/17 GSP | 20 | 17 | 20 | внутр. ¾" | 643 | |||
| AR510-2M-25/19 GSP | 25 | 19 | 60 | внутр. 1" | 721 |
Расшифровка обозначения на примере крана AR510-2M-15/12 XYZ:
AR510 – модель привода.
2M – двухходовой кран с наружной и внутренней резьбой.
15 – условный диаметр прохода в мм.
12 – эффективный диаметр в мм, если Дэф < Ду.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

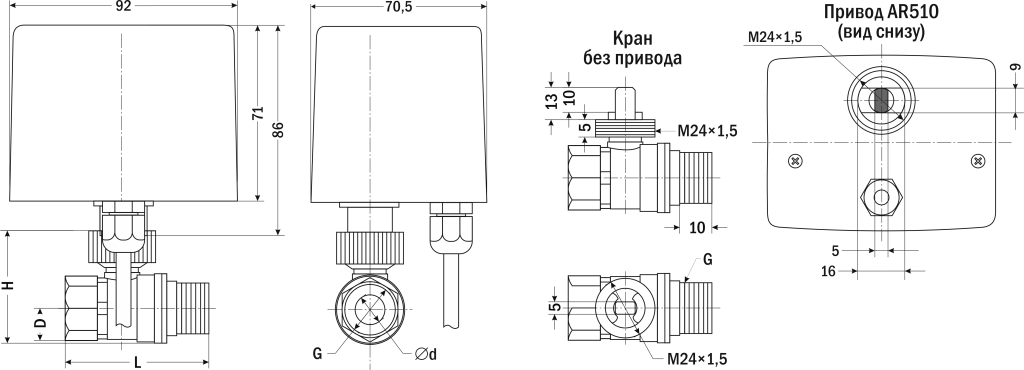

Габаритные размеры:
|
Размер, мм |
AR510-2M | ||
| -15/12 | -20/17 | -25/19 | |
| ∅ d (Дэф) | 12 | 17 | 19 |
| D | 13 | 16 | 20 |
| H | 45 | 52 | 58 |
| L | 57 | 64 | 69 |
| G | ½" | ¾" | 1" |
|
Рабочее давление
|
0...1,6 МПа |
|
Питание
|
~220 В |
|
Принцип действия
|
неполнопроходной |
|
Рабочая среда
|
вода, воздух, горячая вода, инертные газы, спирты |
|
Материал уплотнения
|
PTFE |
|
Тип присоединения
|
резьбовое |
|
Материал корпуса
|
латунь |
|
Диаметр условного прохода
|
15 мм |
|
Степень пылевлагозащиты
|
IP54 |
