На сайте отображены не все возможные конфигурации товара доступные для заказа через корзину. Если Вы не нашли необходимый вариант, пожалуйста, свяжитесь с нами по электронной почте, WhatsApp или Telegram для уточнения наличия и стоимости.
Кран шаровой неполнопроходной с электроприводом для управления потоком рабочей среды в трубопроводе.
- Тип: шаровой неполнопроходной
- Рабочая среда: вода, горячая вода, воздух, инертные газы, спирт
- Температура рабочей среды: +2…+90°С
- Рабочее давление: 0...1,6 МПа
- Диаметр условного прохода: 15...50 мм
- Материал корпуса: нержавеющая сталь
- Материал уплотнения: PTFE
- Присоединение: резьбовое G½"...G2"
- Присоединение привода к крану: М24×1,5
- Модель электропривода: AR524SR
- Схема подключения: 2-проводная c выключением одного контакта
- Питание электропривода: ~220 В или =12...24 В
- Степень пылевлагозащиты электропривода: IP66
- Cамовозврат в положение «закрыто» при отключении питания
Кран шаровой неполнопроходной с электроприводом AR524SR-2S предназначен для управления потоком рабочей среды в трубопроводе.
Особенности:
- Универсальное основание позволяет легко заменить привод на любой другой из серии AR5xx: AR500, AR501, AR504SR, AR524SR, AR510, AR520, AR560, AR564SR, AR570.
- Схема управления с переключателем. В качестве переключателя К можно использовать переключатели на 2 положения: SD16-V-22IR, SD16-V-22K, AR-XB2-BD, AR-XB2-BJ, AR-LA800E-BLSM, AR-XB2-BG
- Светодиодный индикатор состояния привода на крышке корпуса (для модификации с питанием ~220 В)
- Пыле- и влагозащищенный корпус привода IP66 (защита от мощных водяных струй)
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции крана
- Автоматическое отключение при достижении конечного положения
- Удобство в эксплуатации и обслуживании
Технические характеристики:
| Параметр | Значение | ||
| Тип | Шаровой неполнопроходной | ||
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, спирт | ||
| Материалы |
Корпус: нержавеющая сталь Уплотнения: PTFE |
||
| Температура рабочей среды | +2...+90°С | ||
| Рабочее давление | 0,0...1,6 MПa | ||
| Диаметр условного прохода | 15...50 мм | ||
| Присоединение | Резьбовое G½"...G2" | ||
| Присоединение привода к крану | М24×1,5 | ||
| Угол полного поворота | 90° (вращение в обоих направлениях) | ||
| Схема подключения | 2-проводная с выключением одного контакта | ||
| Модель электропривода | AR524SR | ||
| Время полного поворота | 8...10 с | ||
| Крутящий момент | 4 Н∙м | ||
| Питание | ~220 В | =12...24 В | |
| =12 В | =24 В | ||
| Ток, мощность | 25 мА, 2 ВA | 400 мА, 4,8 Вт | 170 мА, 4 Вт |
| Пусковой ток зарядки конденсатора | 40 мА | 1А | |
| Ток покоя | - | 5 мА | |
| Степень пылевлагозащиты привода | IP66 | ||
| Длина кабеля | 650 мм | ||
Модификации:
| Обозначение |
Ду, мм |
Дэф, мм |
Kv, м³/ч |
Присоединение | Pmin, МПа | Pmax, МПа |
Модель привода |
Вес крана с приводом, г |
| AR524SR-2S-15/12 GSP | 15 | 12 | 11 | внутр. ½" | 0,0 | 1,6 | AR524SR | 397 |
| AR524SR-2S-20/17 GSP | 20 | 17 | 20 | внутр. ¾" | 461 | |||
| AR524SR-2S-25/19 GSP | 25 | 19 | 60 | внутр. 1" | 552 | |||
| AR524SR-2S-32/25 GSP | 32 | 25 | 80 | внутр. 1¼" | 728 | |||
| AR524SR-2S-40/30 GSP | 40 | 30 | 80 | внутр. 1½" | 858 | |||
| AR524SR-2S-50/37 GSP | 50 | 37 | 93 | внутр. 2" | 1203 |
Расшифровка обозначения на примере крана AR524SR-2S-15/12 XYZ:
AR524SR – модель привода.
2S – двухходовой кран из нержавеющей стали.
15 – условный диаметр прохода в мм.
12 – эффективный диаметр в мм, если Дэф < Ду.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

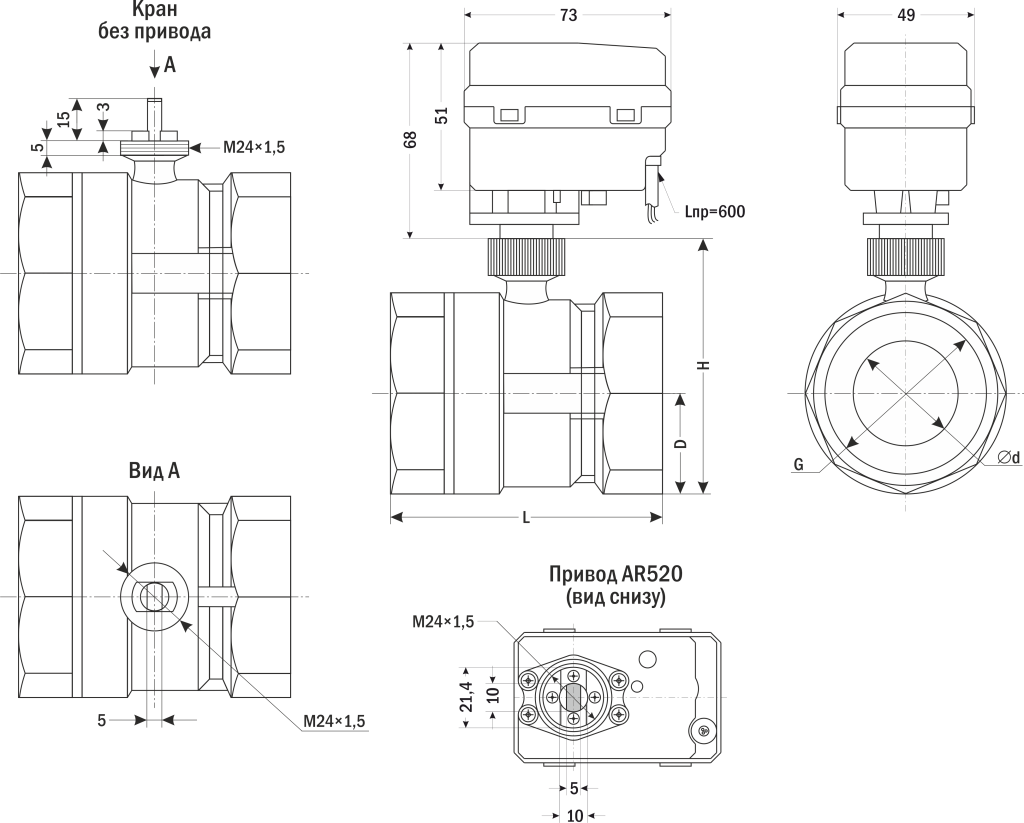

Габаритные размеры:
| Размер, мм |
AR524SR-2S |
|||||
| -15/12 | -20/17 | -25/19 | -32/25 | -40/30 | -50/37 | |
| ∅d (Дэф) | 12 | 17 | 19 | 25 | 30 | 37 |
| D | 14 | 17 | 20 | 25 | 28 | 35 |
| H | 49 | 54 | 60 | 73 | 76 | 89 |
| L | 50 | 58 | 67 | 77 | 82 | 96 |
| G | 1/2" | ¾" | 1" | 1¼" | 1½" | 2" |
|
Рабочее давление
|
0...1,6 МПа |
|
Питание
|
=12...24 В |
|
Принцип действия
|
неполнопроходной |
|
Рабочая среда
|
вода, воздух, горячая вода, инертные газы, спирты |
|
Материал уплотнения
|
PTFE |
|
Тип присоединения
|
резьбовое |
|
Материал корпуса
|
нержавеющая сталь |
|
Диаметр условного прохода
|
15...50 мм |
|
Степень пылевлагозащиты
|
IP66 |
|
Артикул
|
100017465 |
