На сайте отображены не все возможные конфигурации товара доступные для заказа через корзину. Если Вы не нашли необходимый вариант, пожалуйста, свяжитесь с нами по электронной почте, WhatsApp или Telegram для уточнения наличия и стоимости.

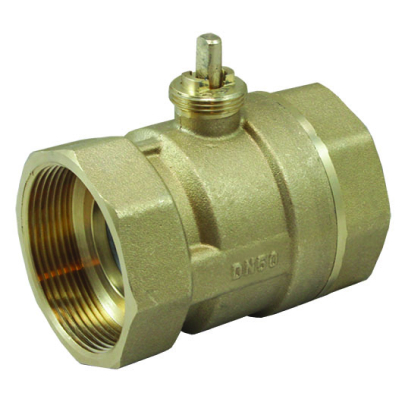

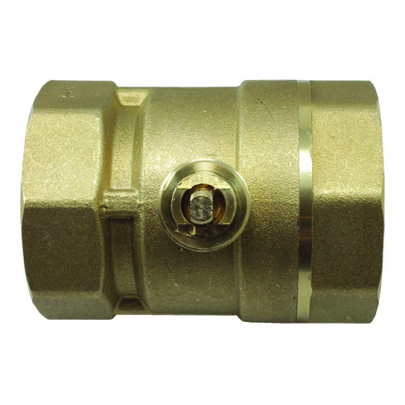

Кран шаровой неполнопроходной с электроприводом для управления потоком рабочей среды в трубопроводе.
- Тип: шаровой неполнопроходной
- Рабочая среда: вода, горячая вода, воздух, инертные газы, спирт
- Температура рабочей среды: +2…+90°С
- Рабочее давление: 0...1,6 МПа
- Диаметр условного прохода: 15...50 мм
- Материал корпуса: латунь
- Материал уплотнения: PTFE
- Присоединение: резьбовое G½"...G2"
- Присоединение привода к крану: М24×1,5
- Модель электропривода: AR500e
- Схема подключения: 3-проводная c переключением
- Однонаправленный: вращение в одном направлении
- Питание электропривода: ~220 В или ~24 В
Краны шаровые неполнопроходные с электроприводами AR500-2 предназначены для управления потоком рабочей среды в трубопроводе.
Особенности:

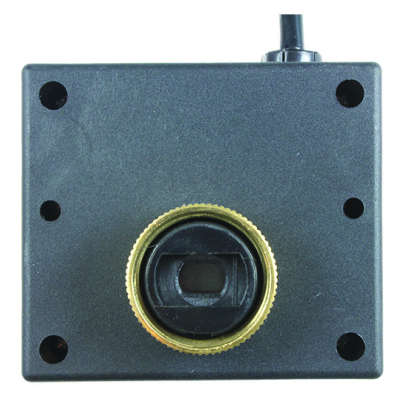

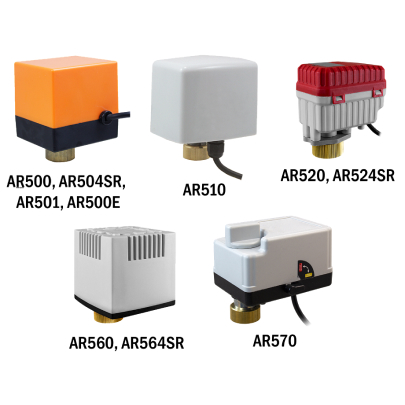

- Универсальное основание позволяет легко заменить привод на любой другой из серии AR5xx: AR500, AR501, AR504SR, AR524SR, AR510, AR520, AR560, AR564SR, AR570. Сравнительная таблица приводов серии AR5xx
- Схема управления с переключателем. В качестве переключателя К можно использовать переключатели на 3 положения SD16-V-22IR, SD16-V-22R3S, SD16-V-22K, AR-XB2-BD, AR-XB2-BJ, AR-LA800E-BLSM
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции крана
- Автоматическое отключение при достижении конечного положения
- Удобство в эксплуатации и обслуживании
Технические характеристики:
| Параметр | Значение |
| Тип | Шаровой неполнопроходной |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, спирт |
| Материал |
Корпус: латунь Уплотнения: PTFE |
| Температура рабочей среды | +2...+90°С |
| Рабочее давление | 0...1,6 МПа |
| Диаметр условного прохода | 15...50 мм |
| Присоединение | Резьбовое G½"...G2" |
| Присоединение привода к крану | М24×1,5 |
| Угол полного поворота | 90° (вращение в обоих направлениях) |
| Схема подключения | 3-проводная с переключением |
| Модель электропривода | AR500E |
| Время полного поворота | 15 с |
| Крутящий момент | 5 Н∙м |
| Питание, ток, мощность |
~220 В, 27 мА, 6 ВA ~24 В, 170 мА, 3 ВA |
| Степень пылевлагозащиты привода | IP62 |
| Длина кабеля | 370 мм |
Модификации:
| Обозначение |
Ду, мм |
Дэф, мм |
Kv, м³/ч |
Присоединение | Pmin, МПа | Pmax, МПа |
Модель привода |
Вес крана с приводом, г |
| AR500E-2-15/12 GBP | 15 | 12 | 11 | внутр. ½" | 0,0 | 1,6 | AR500E | 490 |
| AR500E-2-20/17 GBP | 20 | 17 | 20 | внутр. ¾" | 550 | |||
| AR500E-2-25/19 GBP | 25 | 19 | 60 | внутр. 1" | 650 | |||
| AR500E-2-32/25 GBP | 32 | 25 | 80 | внутр. 1¼" | 840 | |||
| AR500E-2-40/30 GBP | 40 | 30 | 80 | внутр. 1½" | 980 | |||
| AR500E-2-50/37 GBP | 50 | 37 | 93 | внутр. 2" | 1330 |
Расшифровка обозначения на примере крана AR500E-2-15/12 XYZ:
AR500 – модель привода.
2 – двухходовой кран
15 – условный диаметр прохода в мм.
12 – эффективный диаметр в мм, если Дэф < Ду.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: P – PTFE.
Габаритные размеры:
| Размер, мм | AR500E-2 | |||||
| -15/12 | -20/17 | -25/19 | -32/25 | -40/30 | -50/37 | |
| ∅d (Дэф) | 12 | 17 | 19 | 25 | 30 | 37 |
| D | 14 | 17 | 20 | 25 | 28 | 35 |
| H | 49 | 54 | 60 | 73 | 76 | 89 |
| L | 50 | 58 | 67 | 77 | 82 | 96 |
| G | 1/2" | ¾" | 1" | 1¼" | 1½" | 2" |
|
Рабочее давление
|
0...1,6 МПа |
|
Питание
|
~220 В, 27 мА, 6 ВA |
|
Принцип действия
|
неполнопроходной |
|
Рабочая среда
|
вода, воздух, горячая вода, инертные газы, спирты |
|
Материал уплотнения
|
PTFE |
|
Тип присоединения
|
резьбовое |
|
Материал корпуса
|
латунь |
|
Диаметр условного прохода
|
15...50 мм |
|
Степень пылевлагозащиты
|
IP62 |
|
Артикул
|
100003346 |
