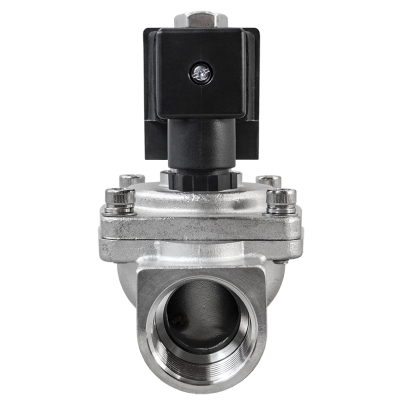

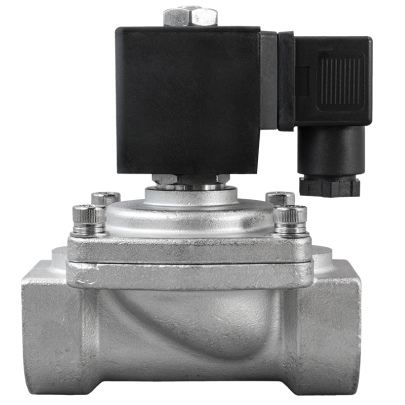

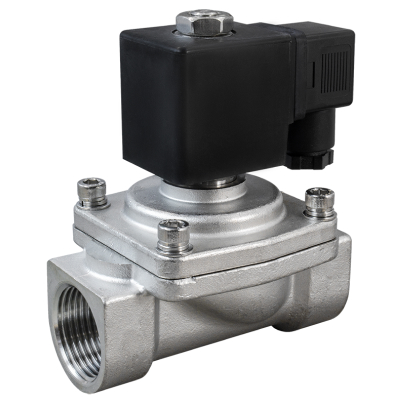

Клапан соленоидный нормально закрытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе.
- Рабочая среда: пар, вода, горячая вода, масла, спирт
- Температура рабочей среды: −20…+180°С
- Рабочее давление: 0...1 МПа
- Диаметр условного прохода: 12 мм
- Материал корпуса: нержавеющая сталь
- Материал уплотнения: PTFE
- Присоединение: резьбовое G½"
Является аналогом:
| Производитель | Burkert | TORK | Ode | Ceme | Danfoss |
| Модель/серия | 6407 | T-SYDZ60 | 21IH | Серия 84 | EV250B |
Клапан соленоидный нормально закрытый прямого действия с поршнем YCPS31 предназначен для управления потоком рабочей среды в трубопроводе.
Особенности:
- Долгий срок службы уплотнителя в среде пара
- Конструкция предусматривает долгосрочную эксплуатацию в системе паротрубопроводов
- Срабатывание при нулевом давлении
Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:
| Параметр | Значение | |
| Рабочая среда | Пар, вода, горячая вода, масла, спирт | |
| Материал | Корпуса | Нержавеющая сталь |
| Уплотнения | PTFE | |
| Температура рабочей среды | −20…+180°С | |
| Температура окружающей среды | −30…+50°С | |
| Рабочее давление | 0...1 МПа | |
| Диаметр условного прохода | 12 мм | |
| Присоединение | Резьбовое G½" | |
| Питание | ~24 B, =24 B | |
| Ду, мм | Катушка | Мощность | AC | DC | |||
| ~220 В | ~110 В | ~24 В | =24 В | =12 В | |||
| 12...25 |
S21H, IP65 |
22 ВА | V | V | V | ||
| 15 Вт | V | V | |||||
|
ASE21H*, IP65 |
5,5 ВА | V | |||||
| 10 Вт | V | V | |||||
|
ASEx1320**, IP65 |
28 ВА | V | |||||
| 20 Вт | V | V | |||||
|
ASEx282**, IP65 |
24 ВА | V | V | V | |||
| 17 Вт | V | V | |||||
| 32...50 |
SD11H, IP65 |
44 ВА | V | ||||
| 33 Вт | V | ||||||
|
SD01H, IP65 |
35 ВА | V | V | V | |||
| 30 Вт | V | V | |||||
|
ASEx545**, IP65 |
26 ВА | V | V | V | |||
| 18 Вт | V | ||||||
| 23 Вт | V | ||||||
* Использование энергосберегающей катушки ASE21H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.
** Взрывозащищенная катушка.
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-YCPS31-12-3/8-GSP | 12 | 3,8 | ⅜" | 0,0 | 1,0 | 700 |
| AR-YCPS31-15-1/2-GSP | 15 | 3,8 | ½" | 700 | ||
| AR-YCPS31-20-3/4-GSP | 20 | 8 | ¾" | 1000 | ||
| AR-YCPS31-25-1-GSP | 25 | 10 | 1" | 1400 | ||
| AR-YCPS31-32-1.1/4-GSP | 32 | 20 | 1¼" | 3160 | ||
| AR-YCPS31-40-1.1/2-GSP | 40 | 25 | 1½" | 3000 | ||
| AR-YCPS31-50-2-GSP | 50 | 41 | 2" | 4100 |
Расшифровка обозначения на примере клапана AR-YCPS31-12-3/8-XYZ:
AR-YCPS31 – модель клапана.
12 – диаметр условного прохода в мм.
3/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
Габаритные размеры:
|
Рабочая температура
|
−20…+180°С |
|
Модель катушки
|
S21H |
|
Максимальное давление
|
1 MПa |
|
Рабочее давление
|
0...1 МПа |
|
Питание
|
~24 B, =24 B |
|
Материал корпуса
|
нержавеющая сталь |
|
Принцип действия
|
нормально закрытый |
|
Рабочая среда
|
вода, горячая вода, масла, пар, спирты |
|
Материал уплотнения
|
PTFE |
|
Тип присоединения
|
резьбовое |
|
Присоединение
|
G 3/8" |
|
Диаметр условного прохода
|
12 мм |
|
Артикул
|
100014722 |
