На сайте отображены не все возможные конфигурации товара доступные для заказа через корзину. Если Вы не нашли необходимый вариант, пожалуйста, свяжитесь с нами по электронной почте, WhatsApp или Telegram для уточнения наличия и стоимости.
Клапан соленоидный нормально закрытый прямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе.
- Рабочая среда: cлабые и сильные кислоты и щелочи
- Температура рабочей среды: −20...+70°С
- Рабочее давление: 0...0,4 МПа
- Диаметр условного прохода: 3 мм
- Материал корпуса: PTFE
- Материал уплотнения: PTFE
- Присоединение: резьбовое G⅛", G¼"
Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-1T11 (AR-YCFP21) предназначен для управления потоком рабочей среды в трубопроводе.
Особенности:
- Клапан для агрессивных сред, в том числе 90% раствора серной или соляной кислоты при температурах до +70°С
- Изолированная от рабочей среды диафрагма
- Срабатывание при нулевом давлении
- Компактный размер
Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:
| Параметр | Значение |
| Рабочая среда | Слабые и сильные кислоты и щелочи |
| Материал |
Корпуса: PTFE Уплотнения: PTFE |
| Температура рабочей среды | −20...+70°С |
| Рабочее давление | 0...0,4 МПа |
| Диаметр условного прохода | 3 мм |
| Присоединение | Резьбовое G⅛", G¼" |
| Катушка | Y82B, IP54 |
| Питание |
~220 В, ~110 В, ~24 В =24 В, =12 В |
| Мощность | 35 ВА (AC), 30 Вт (DC) |
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-1T11-3-1/8-GPP | 3 | 0,09 | ⅛" | 0,0 | 0,4 | 250 |
| AR-1T11-3-1/4-GPP | ¼" |
Расшифровка обозначения клапана AR-1T11-3-1/8-XYZ:
AR-1T11 – модель клапана.
3 – диаметр условного прохода в мм.
1/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: P – PTFE.
Z – материал уплотнения: P – PTFE.

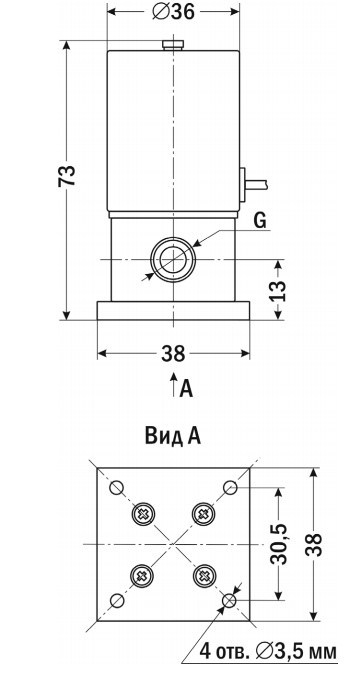

Габаритные размеры:
|
Рабочая температура
|
−20...+70°С |
|
Рабочее давление
|
0...0,4 МПа |
|
Питание
|
~220 В, ~110 В, ~24 В =24 В, =12 В |
|
Принцип действия
|
нормально закрытый |
|
Рабочая среда
|
сильные кислоты, слабые кислоты, щелочи |
|
Материал уплотнения
|
PTFE |
|
Тип присоединения
|
резьбовое |
|
Присоединение
|
G 1/4", G 1/8" |
|
Диаметр условного прохода
|
3 мм |
|
Вес, кг
|
250 |
|
Артикул
|
108004186 |
