На сайте отображены не все возможные конфигурации товара доступные для заказа через корзину. Если Вы не нашли необходимый вариант, пожалуйста, свяжитесь с нами по электронной почте, WhatsApp или Telegram для уточнения наличия и стоимости.
Клапан соленоидный нормально закрытый непрямого действия с поршнем для агрессивных сред предназначен для управления потоком рабочей среды в трубопроводе.
- Рабочая среда: концентрированные щелочи, кислоты, соли
- Температура рабочей среды: −30...+180°С
- Рабочее давление: 0,01...0,6 МПа
- Диаметр условного прохода: 15 мм
- Материал корпуса: PTFE
- Материал уплотнения: PTFE
- Присоединение: G½"
Является аналогом клапанов: YCFP41-15 и EYCFP51-15.
Особенности:
- Клапан для агрессивных сред, в том числе 90% раствора серной или соляной кислот при высоких температурах до +180°С
- Изолированный от рабочей среды поршень
- Длительный срок службы
Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр | Значение |
| Рабочая среда |
Концентрированные щелочи, кислоты, соли |
| Материал |
Корпуса: PTFE Уплотнения: PTFE |
| Температура рабочей среды |
−30...+180°С |
| Рабочее давление |
0,01...0,6 МПа |
| Диаметр условного прохода | 15 мм |
| Присоединение |
Резьбовое G½" |
| Питание |
~24 В, ~220 В, =24 В |
|
Ду, мм
|
Катушка | Мощность | AC | DC | |||
| ~220 В | ~110 В | ~24 В | =24 В | =12 В | |||
| 15...25 |
AS13B IP54 |
15 ВА | V | V | V | ||
| 16 Вт | V | V | |||||
| 32...40 |
AS16B
IP54
|
5 ВА | V | V | V | ||
| 28 Вт | V | V | |||||
|
AS17B IP54 |
5 ВА | V | V | V | |||
| 28 Вт | V | V | |||||
| 50 |
AS15H IP65 |
10 ВА | V | V | V | ||
| 25 Вт | V | V | |||||
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Вес, г |
| 3T41-15-1/2-GPP | 15 | 3,6 | ½" | 0,01 | 0,6 | 1120 |
| 3T41-20-3/4-GPP | 20 | 5 | ¾" | 1360 | ||
| 3T41-25-1-GPP | 25 | 7,3 | 1" | 1770 | ||
| 3T41-32-1.1/4-GPP | 32 | 11,1 | 1¼" | 3000 | ||
| 3T41-40-1.1/2-GPP | 40 | 15,4 | 1½" | 4500 | ||
| 3T41-50-2-GPP | 50 | 32,4 | 2" | 6500 |
Расшифровка обозначения клапана 3T41-15-1/2-XYZ:
3T41 – модель клапана.
15 – диаметр условного прохода в мм.
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: P – PTFE.
Z – материал уплотнения: P – PTFE.

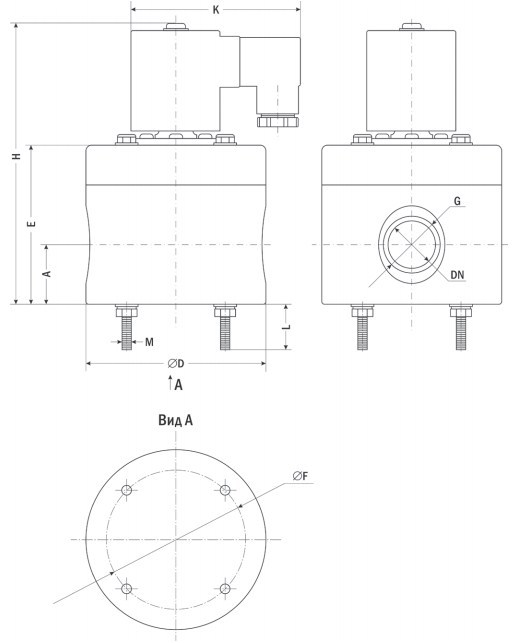

Габаритные размеры:
| Размер, мм | 3T41, Ду, мм | |||||
| 15 | 20 | 25 | 32 | 40 | 50 | |
| A | 19 | 23 | 32 | 31 | 33,5 | 43 |
| ∅ D | 70 | 80 | 95 | 120 | 130 | 150 |
| DN | 15 | 20 | 25 | 32 | 40 | 50 |
| E | 65,5 | 74 | 84 | 110 | 113 | 140 |
| ∅ F | 58 | 67 | 75 | 98 | 106 | 116 |
| G | ½" | ¾" | 1" | 1¼" | 1½ | 2" |
| H | 132 | 140 | 175 | 200 | 220 | 249 |
| K | 89 | 89 | 89 | 90 | 90 | 109 |
| L | 11 | 12 | 25 | 18 | 20 | 20 |
| M | M5 | M6 | M6 | M8 | M8 | M10 |
|
Рабочая температура
|
−30...+180°С |
|
Рабочее давление
|
0,01...0,6 МПа |
|
Питание
|
~24 В, ~220 В, =24 В |
|
Материал корпуса
|
PTFE |
|
Принцип действия
|
нормально закрытый |
|
Рабочая среда
|
кислоты, концентрированные щелочи, соли |
|
Материал уплотнения
|
PTFE |
|
Тип присоединения
|
резьбовое |
|
Присоединение
|
G 1/2" |
|
Диаметр условного прохода
|
15 мм |
|
Вес, кг
|
1120 |
|
Артикул
|
100004120 |
