- AC 24В
- AC 220В
- DC 12В
- DC 24В
- AS13B
- G1"
- 25
На сайте отображены не все возможные конфигурации товара доступные для заказа через корзину. Если Вы не нашли необходимый вариант, пожалуйста, свяжитесь с нами по электронной почте, WhatsApp или Telegram для уточнения наличия и стоимости.

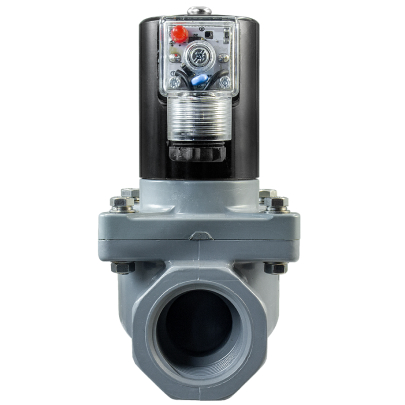

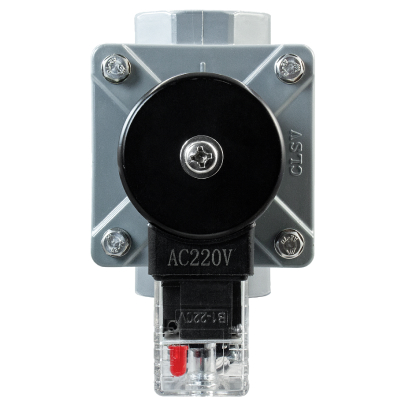

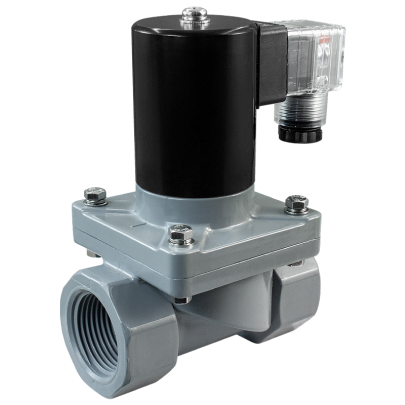

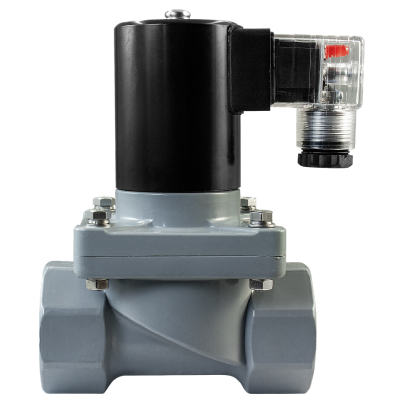

Клапан соленоидный нормально закрытый непрямого действия с поршнем для агрессивных сред предназначен для управления потоком рабочей среды в трубопроводе
- Рабочая среда: концентрированные щелочи, кислоты, соли
- Температура рабочей среды: −20...+95°С
- Рабочее давление: 0,01...0,6 МПа
- Диаметр условного прохода: 25 мм
- Материал корпуса: хлорированный поливинилхлорид (ХПВХ)
- Материал уплотнения: VITON
- Присоединение: G1"
Особенности:
- Использование на агрессивные среды, в том числе 60% раствор серной или соляной кислоты, при высоких температурах до +95°С
- Изолированный от рабочей среды поршень
- Длительный срок службы
Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр | Значение |
| Рабочая среда |
Концентрированные щелочи, кислоты, соли |
| Материал |
Корпуса: хлорированный поливинилхлорид (ХПВХ) Уплотнения: VITON |
| Температура рабочей среды |
−20...+95°С |
| Рабочее давление |
0,01...0,6 МПа |
| Диаметр условного прохода | 25 мм |
| Присоединение |
Резьбовое G1" |
| Питание |
~220 В, ~24 В, =24 В, =12 В |
|
Ду, мм
|
Катушка | Мощность | AC | DC | |||
| ~220 В | ~110 В | ~24 В | =24 В | =12 В | |||
| 15...25 |
AS13B IP54 |
15 ВА | V | V | V | ||
| 16 Вт | V | V | |||||
| 32...40 |
AS16B
IP54
|
5 ВА | V | V | V | ||
| 28 Вт | V | V | |||||
|
AS17B IP54 |
5 ВА | V | V | V | |||
| 28 Вт | V | V | |||||
| 50 |
ASE19H IP65 |
13,5 ВА | V | V | V | ||
| 15 Вт | V | V | |||||
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-2T21-15-1/2-KCV | 15 | 3,84 | K½" | 0,01 | 0,6 | 802 |
| AR-2T21-20-3/4-GCV | 20 | 7,93 | G¾" | 830 | ||
| AR-2T21-25-1-GCV | 25 | 10,24 | G1" | 940 | ||
| AR-2T21-32-1.1/4-GCV | 32 | 20,47 | G1¼" | 1330 | ||
| AR-2T21-40-1.1/2-GCV | 40 | 24,74 | G1½" | 1360 | ||
| AR-2T21-50-2-KCV | 50 | 40,94 | K2" | 2670 |
Расшифровка обозначения клапана AR-2T21-25-1-XYZ:
AR-2T21 – модель клапана.
25 – диаметр условного прохода в мм.
1 – размер резьбы в дюймах.
X – присоединение: K – коническая резьба, G – трубная резьба.
Y – материал корпуса: C – ХПВХ.
Z – материал уплотнения: V – VITON.

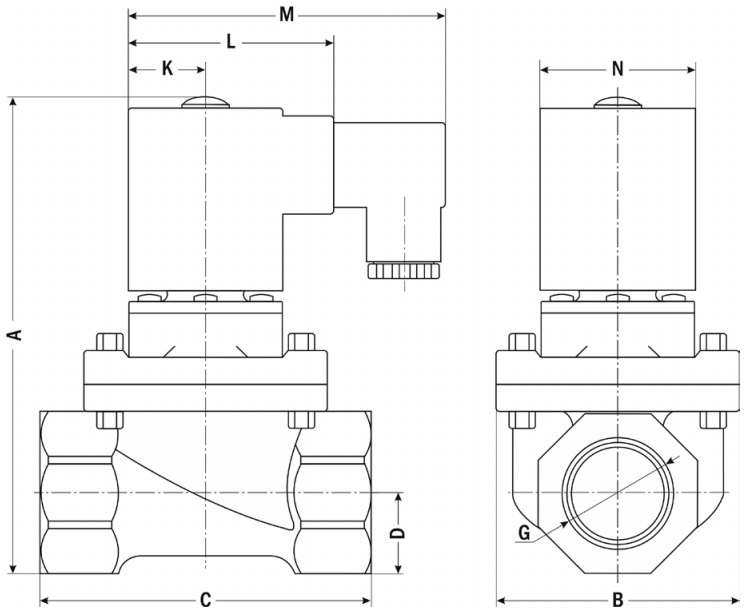

Габаритные размеры:
| Размер, мм | AR-2T21, Ду, мм | |||||
| 15 | 20 | 25 | 32 | 40 | 50 | |
| A | 127 | 134 | 143 | 188 | 193 | 232 |
| B | 63 | 63 | 74 | 92 | 92 | 154 |
| C | 74 | 78 | 99 | 119 | 128 | 171 |
| D | 16 | 19 | 24 | 31 | 32,5 | 38 |
| G | K½" | G¾" | G1" | G1¼" | G1½ | K2" |
| K | 22,5 | 22,5 | 22,5 | 23 | 23 | 32 |
| L | 56 | 56 | 56 | 58 | 58 | 75 |
| M | 89 | 89 | 89 | 90 | 90 | 104 |
| N | 45 | 45 | 45 | 46 | 46 | 64 |
|
Рабочая температура
|
−20...+95°С |
|
Рабочее давление
|
0,01...0,6 МПа |
|
Питание
|
~24 В, ~220 В, =24 В |
|
Материал корпуса
|
ХПВХ |
|
Принцип действия
|
нормально закрытый |
|
Рабочая среда
|
кислоты, концентрированные щелочи, соли |
|
Материал уплотнения
|
VITON |
|
Тип присоединения
|
резьбовое |
|
Присоединение
|
G 1" |
|
Диаметр условного прохода
|
25 мм |
|
Вес, кг
|
940 |
|
Артикул
|
100000026 |
