- G1/8"
- штуцер под трубку ∅ 5 мм
- G1/8"
- внутренний
На сайте отображены не все возможные конфигурации товара доступные для заказа через корзину. Если Вы не нашли необходимый вариант, пожалуйста, свяжитесь с нами по электронной почте, WhatsApp или Telegram для уточнения наличия и стоимости.
Вакуумный эжектор ABM предназначен для создания вакуума с помощью кинетической энергии струи сжатого воздуха.
Особенности:
- Для условий работы, требующих значительного расхода вакуума и небольшого расхода воздуха
- Одноступенчатый (одно сопло)
- Низкий уровень шума
- Внутренний (типы А и В) или внешний (тип С) глушитель
- Встроенный фильтр грубой очистки на порте вакуума
- Отсутствуют подвижные элементы, что увеличивает срок службы и упрощает обслуживание
Области применения:
- Упаковочная промышленность
- Пищевая промышленность
- Промышленные роботы
- Погрузочно-разгрузочные работы
- Автомобильная промышленность
- Обработка листового металла
- Деревообработка
Принцип работы:
В основе работы эжектора лежит эффект Вентури. Сжатый воздух входит через порт Р и проходит через сопло. сразу за соплом возникает область падения давления (вакуум), что вызывает подсос воздуха через порт вакуума V.
Втянутый и сжатый воздух смешиваются и удаляются от места всасывания энергией сжатого воздуха, а далее сбрасываются через порт сброса (выхлопа) С с внутренним или внешним глушителем.

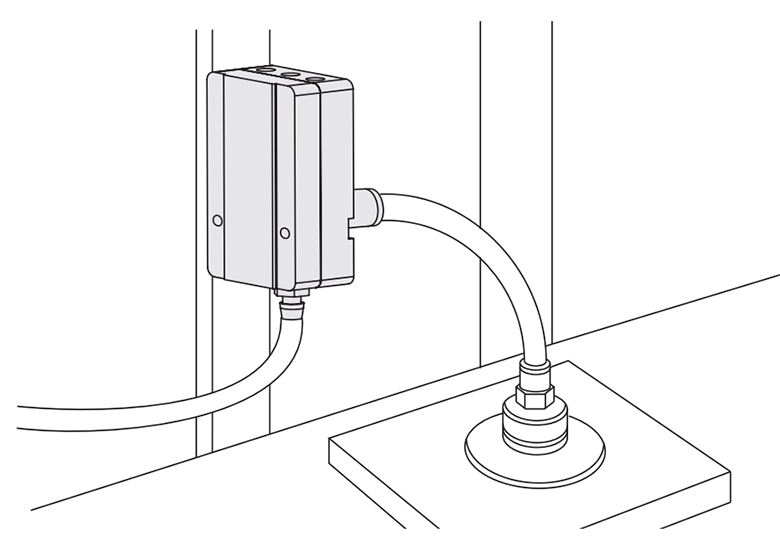

Пример использования:

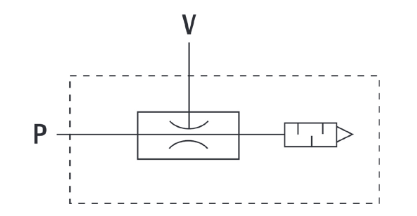

Пневматическая система:
Технические характеристики:
| Параметр | Значение |
| Рабочая среда | Сжатый воздух без содержания масла |
| Максимальный вакуум | −85 кПа |
| Максимальный вакуумный расход | 35...220 л/мин |
| Потребление воздуха | 12...125 л/мин |
| Диапазон рабочего давления | 0,45...0,6 МПа |
| Максимальное давление | 0,7 МПа |
| Уровень шума | 50...68 дБА |
| Рабочая температура | −20...+80°C |
| Присоединение |
G⅛″, G⅜″ – выход вакуума; G⅛″, штуцер под трубку ∅ 5 мм – вход сжатого воздуха |
Модификации прибора. Обозначение для заказа:
- 1 – Модификация:
- 2– Тип присоединения (характеристики см. в таблице):
Присоединение:
| Тип присоединения | Выход вакуума | Вход сжатого воздуха | Глушитель | Модель эжектора |
| А | G⅛" | штуцер под трубку ∅5 мм | Внутренний | ABX5, ABX10 |
| В | G⅜" | G⅛" | ABX5...30 | |
| С | Внешний |
Модификации:
| Модель |
Макс. вакуумный расход, л/мин |
Расход воздуха, л/мин |
Уровень шума, дБА |
Габаритные размеры, мм | ||
| тип A | тип B | тип C | ||||
| ABM5 | 35...37 | 12...20 | 50...65 | 17×72,5×31 | 20,7×64×31 | 87,2×64×31 |
| ABM10 | 70...75 | 28...42 | 55...68 | |||
| ABM20 | 141...150 | 55...85 | 60...68 | − | 28×64×31 | 94,5×64×31 |
| ABM30 | 175...220 | 87...125 | 60...68 | − | 35×64×31 | 101,5×64×31 |
Габаритные размеры:

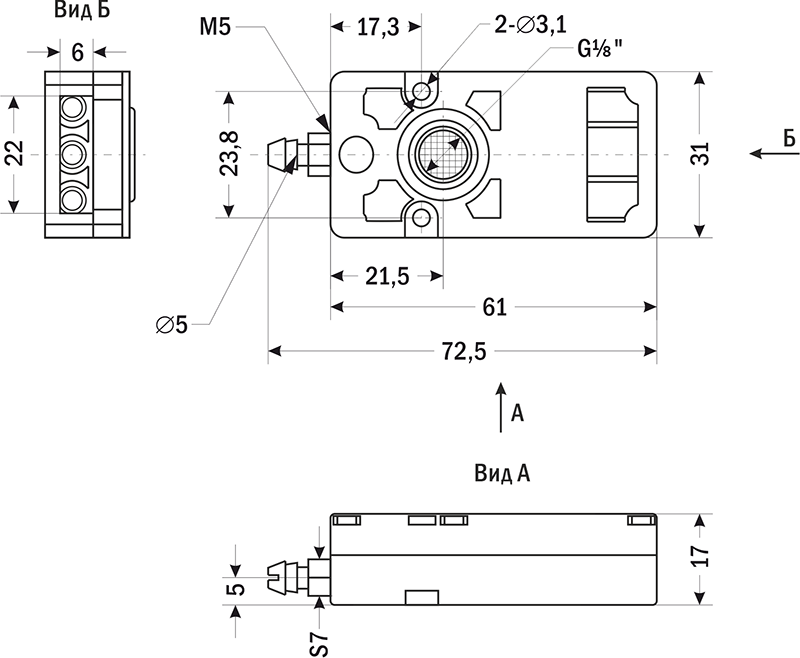

ABM5-A, ABM10-A

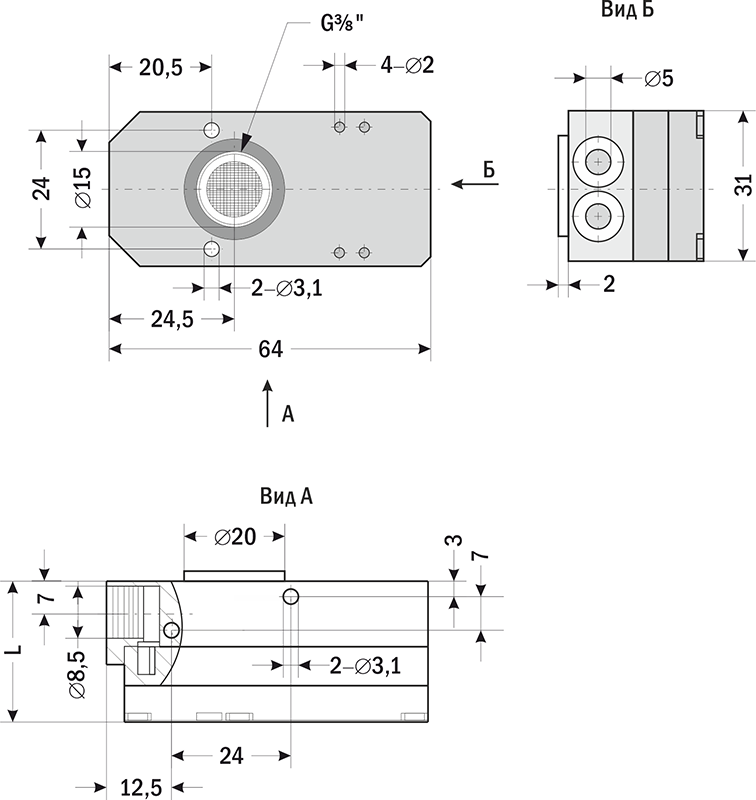

ABM5-B...ABM30-B

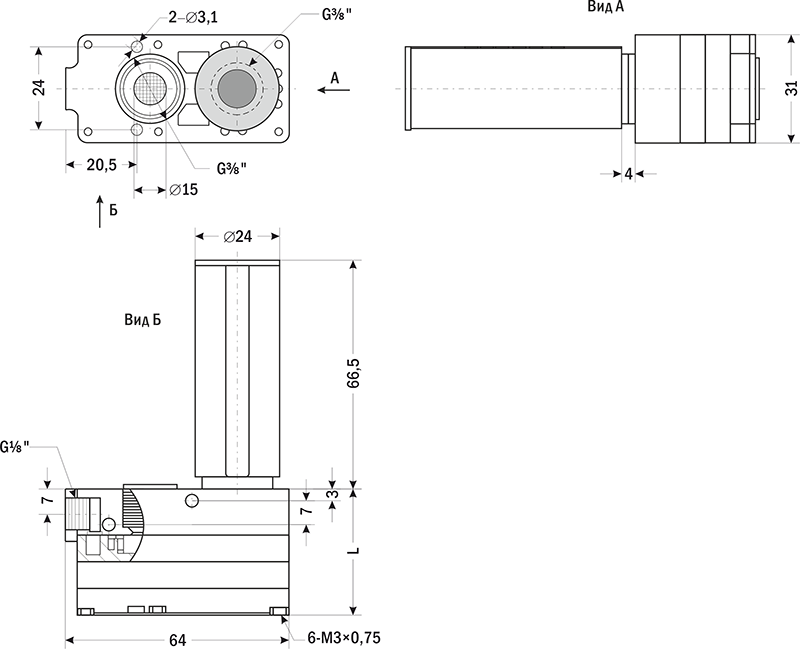

ABM5-C...ABM30-C
|
Рабочая температура
|
−20...+80°C |
|
Рабочая среда
|
сжатый воздух без содержания масла |
|
Материал уплотнения
|
NBR |
|
Присоединение
|
G 1/8", G 3/8", штуцер, ∅5 мм |
|
Максимальный вакуум
|
−85 кПа |
|
Максимальный вакуумный расход
|
35...220 л/мин |
|
Потребление сжатого воздуха
|
12...125 л/мин |
|
Диапазон рабочего давления
|
0,45...0,6 МПа |
|
Артикул
|
100004462 |
|
Вес, г
|
58 |
