На сайте отображены не все возможные конфигурации товара доступные для заказа через корзину. Если Вы не нашли необходимый вариант, пожалуйста, свяжитесь с нами по электронной почте, WhatsApp или Telegram для уточнения наличия и стоимости.
Прибор для распределения воздушных потоков и управления исполнительными устройствами пневмосистем.
- Тип распределителя: 5/2
- Присоединение: G¼", G⅜", G½"
- Напряжение питания: ~220 В, ~110 В, ~24 В, =24 В, =12 В
- Пропускная способность: 1350...3200 л/мин
- Рабочее давление: 0,15…0,8 МПа
- Рабочая температура: −5…+60°C
- Стандарт присоединения воздуховодов NAMUR
Электромагнитный пневмораспределитель cерии РЭПВ-52-М 5-линейный 2-позиционный предназначен для распределения воздушных потоков и управления исполнительными устройствами пневмосистем.
Особенности:
- Одна катушка (моностабильный) – управляются при помощи катушки, возврат за счет пружины
- Cтандарт присоединения воздуховодов NAMUR, созданный для облегчения стыковки промышленных клапанов и вспомогательного оборудования с приводами. Данный стандарт предполагает крепление пневмораспределителя на площадку, расположенную непосредственно на корпусе исполнительного механизма (пневмопривода или пневмоцилиндра).
Использование приводов и клапанов с NAMUR упрощает монтаж распределителей, позволяет использовать меньше фитингов и трубок, повышает энергоэффективность пневмосистемы по сравнению с использованием оборудования с общепромышленным интерфейсом подключения.
Технические характеристики:
| Параметр | Значение | |||
| Тип распределителя | 5/2 | |||
| Рабочая среда | Очищенный воздух (тонкость очистки 40 мкм) | |||
| Проходное сечение | ¼" | ⅜" | ½" | |
| Присоединение рабочих портов | G¼" | G⅜" | G½" | |
| Присоединение портов выхлопа | G⅛" | G¼" | G½" | |
| Пропускная способность (при давлении 0,6 МПа) | 1350 л/мин | 2250 л/мин | 3200 л/мин | |
| Рабочее давление | 0,15…0,8 МПа | |||
| Максимальное давление | 1,2 МПа | |||
| Питание |
~220 В, ~110 В, ~24 В =24 В, =12 В |
|||
| Допуск по напряжению | ±10% | |||
| Катушка |
КС-28 ASEx580 (взрывозащищенная) |
|||
| Потребляемая мощность катушки |
КС-28: ~5,5 ВА/=5 Вт ASEx580: ~5 ВА/=5 Вт |
|||
| Температура эксплуатации | −5…+60°C | |||
| Степень защиты | IP65 | |||
| Класс изоляции соленоида | Класс F | |||
| Максимальная частота срабатывания | 5 Гц | |||
| Наработка до отказа | 12 000 000 циклов | |||
| Материал корпуса распределителя | Анодированный алюминий | |||
| Материал уплотнения | NBR | |||

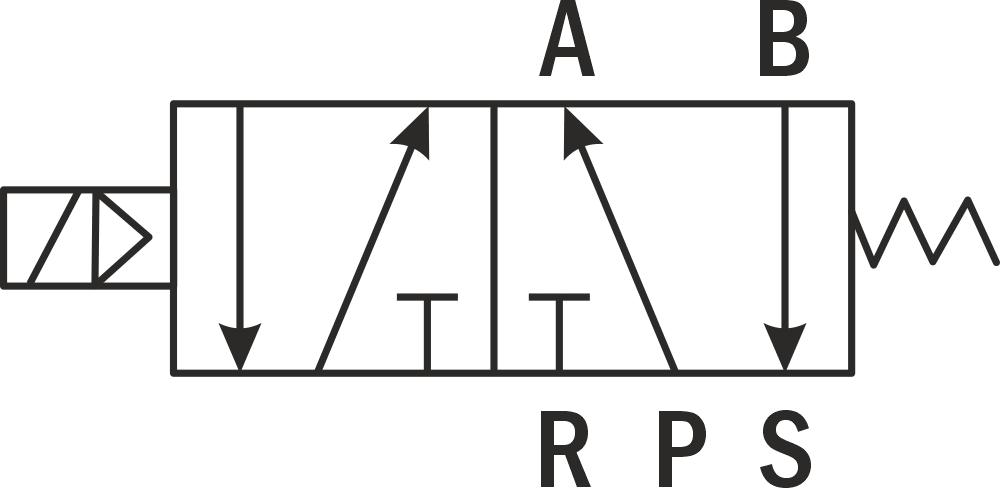

| Модель | Присоединение рабочих портов | Присоединение портов выхлопа | Пневматическая схема | Габаритные размеры, мм | Вес, г |
|
РЭПВ- 5221-14-М |
G¼" | G⅛" |
P – порт питания
А – рабочий порт B – рабочий порт R – порт выхлопа S – порт выхлопа |
67×120×22 | 200 |
|
РЭПВ- 5231-38-М |
G⅜" | G¼" | 69×137×27,5 | 280 | |
|
РЭПВ- 5241-12-М |
G½" | G½" | 75×167×34 |
494 |
Описание прибора:
Для управления пневмоцилиндрами двустороннего действия применяют пневмораспределители типа 5/2 (5-линейные, 2-позиционные), имеющие 5 каналов ввода-вывода и 2 положения золотника.
Моностабильный распределитель: в исходном положении воздух подается через порт питания P на рабочий порт А, при этом рабочий порт В соединен с портом выхлопа S. При подаче питания на катушку порт питания Р переключается на рабочий порт В, а рабочий порт А соединяется с портом выхлопа R. При снятии питания золотник возвращается в исходное положение.
Габаритные размеры:

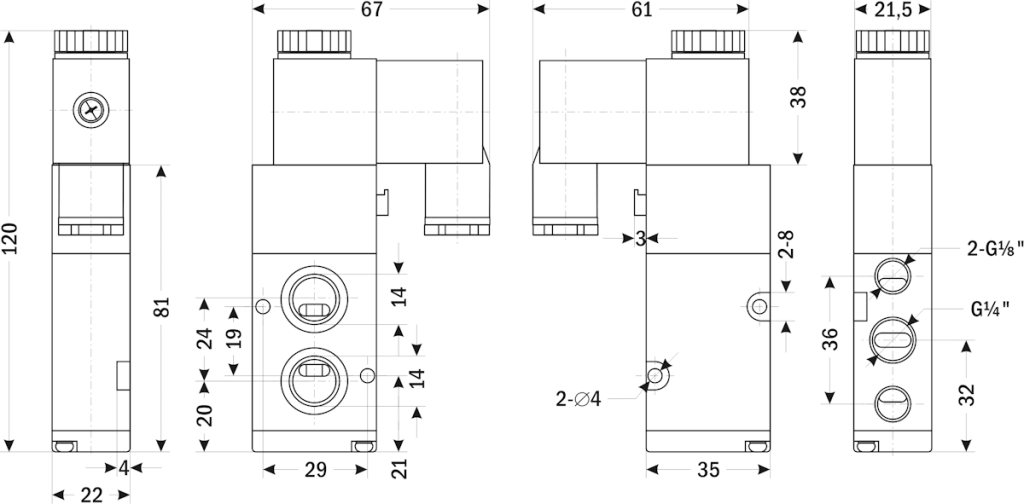

РЭПВ-5221-14-М

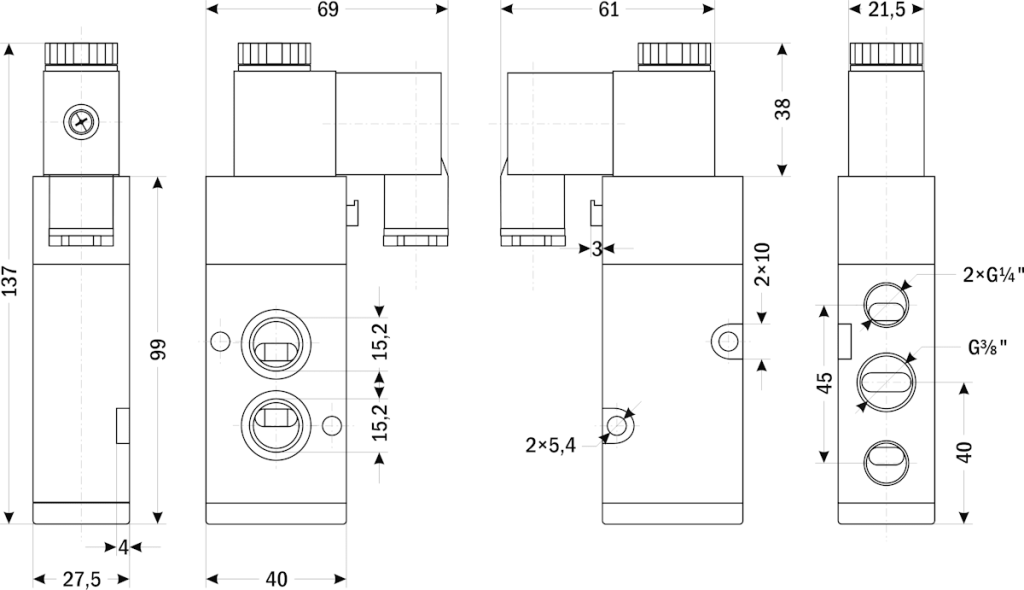

РЭПВ-5231-38-М

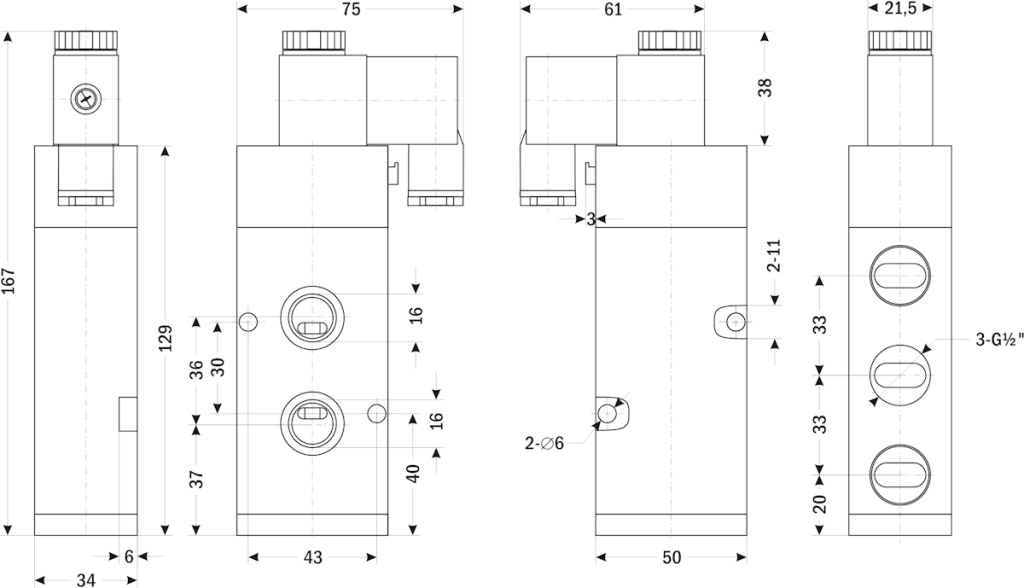

РЭПВ-5241-12-М
|
Рабочая температура
|
−5…+60°C |
|
Модель катушки
|
КС-28, ASEx580 |
|
Максимальное давление
|
1,2 МПа |
|
Рабочее давление
|
0,15…0,8 МПа |
|
Питание
|
~220 В, ~110 В, ~24 В, =24 В, =12 В |
|
Рабочая среда
|
очищенный воздух |
|
Материал уплотнения
|
NBR |
|
Присоединение
|
G 1/2", G 1/4", G 3/8" |
|
Материал корпуса
|
анодированный алюминий |
|
Степень пылевлагозащиты
|
IP65 |
|
Мощность
|
~5,5 ВА/=5 Вт |
|
Артикул
|
100019312 |
|
Вес, г
|
200 |
|
Габаритные размеры, мм
|
67×120×22 |
