Графическая панель оператора поддерживает совместную работу с различными ПЛК, контроллерами и приборами через универсальный протокол Modbus RTU, а также протоколы ведущих производителей (Mitsubishi, Siemens, Delta, Omron и др.).
- Размер дисплея: 10"
- Разрешение: 1024×600 пикселей
- Активная область дисплея: 222,72×125,28 мм
- Тип дисплея: цветной TFT LCD с LED подсветкой (250 кд/м²)
- Сенсорный экран: 4-проводной резистивный
- Интерфейсы: RS-232, RS-485, RS-422
- Защита: IP65 (передняя панель)
- Память: 128 МБ SPI NAND Flash
Внимание! Руководство по эксплуатации на английском языке!

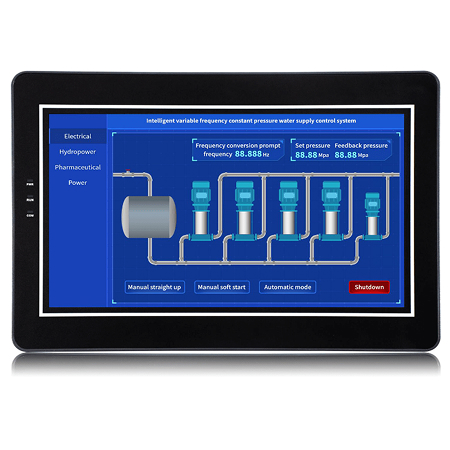

Графическая панель оператора QJ-M0100-2T2/4+/L позволяет осуществлять мониторинг и изменение содержимого регистров/состояний реле ПЛК или другого интеллектуального контроллера, поддерживающего интерфейс RS-232/RS-422/RS-485.
Особенности:
- Работа в сети RS-485, RS-232 и RS-422 в режиме Master
- Поддержка контроллеров различных фирм-производителей
- Поддержка универсального протокола Modbus RTU и других промышленных протоколов
- Напряжение питания =19...30 В
- Цветной TFT LCD-дисплей 10.1" с разрешением 1024×600 пикселей и LED подсветкой
- Чтение и редактирование значений параметров с передачей в сеть
- Многоуровневая парольная защита доступа
- Бесплатная программа конфигурирования MagicStudio
- Поддержка множественных языков и кодировок
- Запись и чтение значений регистров ПЛК и других приборов
- Отображение графических элементов (индикаторов, графиков, диаграмм и т.д.)
- Функция сохранения данных при отключении питания
- Встроенные часы реального времени (RTC)
- Множественные порты загрузки: USB, SD-карта, U-диск
- Поддержка Ethernet для сетевого подключения
- Мощный 64-битный процессор 1 ГГц с 64МБ DDR памятью
- 4-проводной резистивный сенсорный экран
Области применения:
- Промышленная автоматизация и управление технологическими процессами
- Системы диспетчеризации и мониторинга оборудования
- Управление насосными станциями и водоочистными сооружениями
- Контроль и управление энергетическими системами
- Автоматизация зданий и инженерных систем
- Управление конвейерными линиями и производственным оборудованием
- Системы климат-контроля и вентиляции
- Мониторинг параметров окружающей среды
Преимущества:
- Большой яркий 10.1" дисплей для удобства работы оператора
- Высокая производительность благодаря мощному 64-битному процессору
- Надежность и долговечность в промышленных условиях
- Простота программирования с помощью бесплатного ПО MagicStudio
- Множественные интерфейсы подключения для максимальной совместимости
- Поддержка сетевых протоколов для интеграции в корпоративные системы
- Энергоэффективность при высокой функциональности
- Соответствие международным стандартам качества и безопасности
Технические характеристики:
| Параметры | Значение |
| Операционная система | Linux |
| Размер дисплея | 10.1" TFT LCD |
| Разрешение дисплея | 1024×600 пикселей |
| Цветность | 16,77М цветов |
| Яркость дисплея | 250 кд/м² (с регулировкой подсветки) |
| Размеры активной области дисплея | 222,72×125,28 мм |
| Сенсорный экран | 4-проводной резистивный (твердость 4H) |
| Процессор | 64-битный 1 ГГц с 64МБ DDR памятью |
| Память | 128МБ SPI NAND Flash |
| Напряжение питания | =19...30 В |
| Максимальная потребляемая мощность | 3,5 Вт |

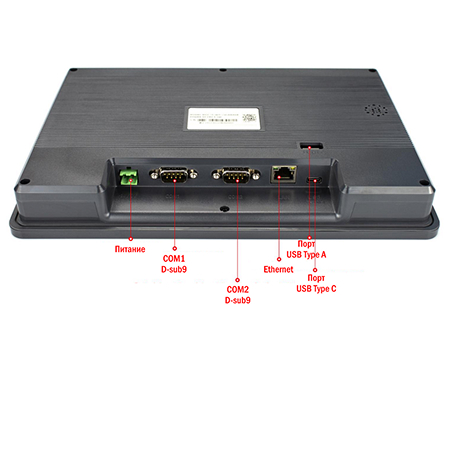

| Интерфейсы связи | Порт1: RS-232/RS-485/RS-422; Порт2: RS-485; Порт3: RS-232 (резерв) |
| Скорость работы интерфейсов | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с |
| Универсальный протокол обмена | Modbus RTU + протоколы ведущих производителей |
| Сетевое подключение | Ethernet (поддержка) |
| USB-порты | USB2.0 Device (TYPE-C), USB2.0 HOST (USB флешка) |
| Порты загрузки программ | USB, U-диск, Ethernet |
| Встроенные функции | RTC, Зуммер, Сохранение данных при сбое питания |
| Срок службы LED подсветки | 20000 часов |
| Конструктивное исполнение | Корпус щитового крепления |
| Степень защиты корпуса | IP65 (лицевая панель), IP20 (задняя панель) |
| Защита от перенапряжения | +/-4кВ защита от импульсных перенапряжений |
| Допустимая потеря питания | <5мс |
| Соответствие стандартам | CE, ROHS, EN61000-6-2:2005, EN61000-6-4:2007 |
|
Условия эксплуатации: – температура окружающего воздуха – относительная влажность воздуха (без конденсации влаги) – вибрация |
−10...+50°C
10...90% RH
10...25 Гц (2g/30 мин) |
| Температура хранения | −30...+70°C |
| Способ охлаждения | Естественное воздушное охлаждение |
| Габаритные размеры | 267×180×34 мм |
| Размеры врезного отверстия | 255×168 мм |
| Рекомендуемые размеры отверстия | 257×170 мм |
| Вес | ≤ 775,5 г |
| Программное обеспечение | MagicStudio (бесплатное) |

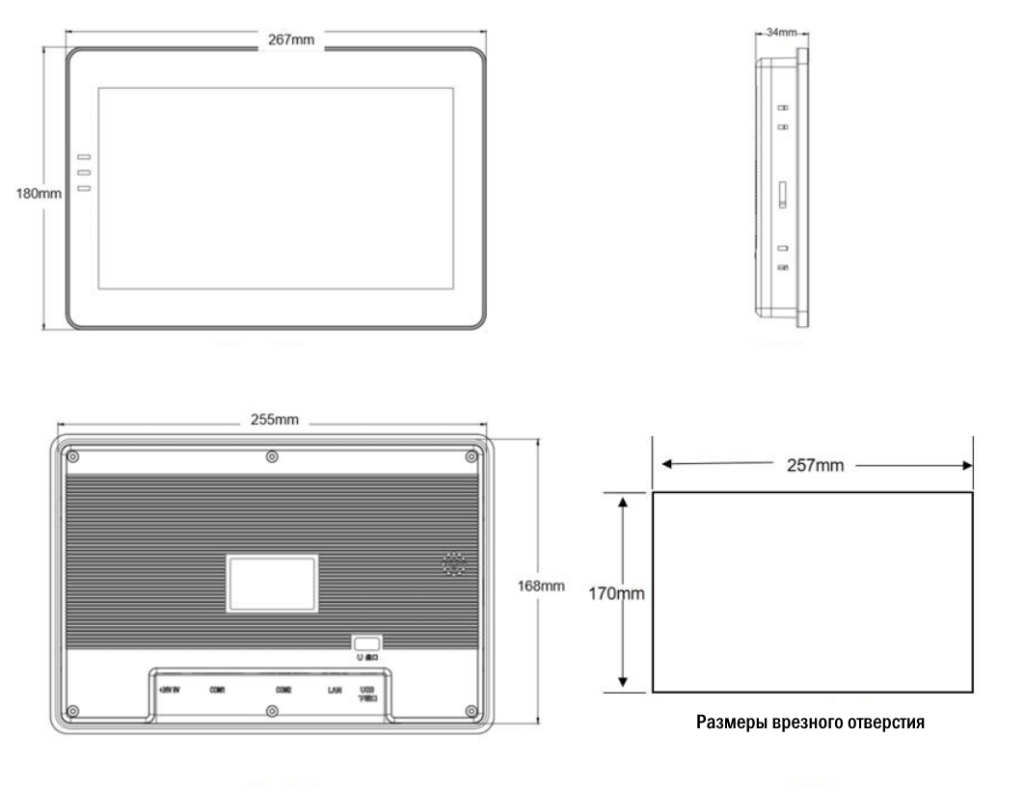

Габаритные размеры:
