- G 1 1/2"
- G1 1/4"
- G1"
- G1/2"
- G2"
- G3/4"
На сайте отображены не все возможные конфигурации товара доступные для заказа через корзину. Если Вы не нашли необходимый вариант, пожалуйста, свяжитесь с нами по электронной почте, WhatsApp или Telegram для уточнения наличия и стоимости.
Прибор для контроля наличия потока воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока
- Рабочая среда: вода, этиленгликоль и другие неагрессивные жидкости
- Максимальное давление рабочей среды: 1,5 МПа
- Температура рабочей среды: −40...+120°C
- Минимальный расход: 3...5 л/мин
- Максимальный расход: 15...200 л/мин
- Максимальная коммутируемая мощность: 70 Вт
- Присоединение: внутр. G½"... G2"
- Материал: латунь
- Монтажное положение: горизонтальное
- Степень пылевлагозащиты: IP67
Датчик-реле потока (реле протока) лепестковый ДР-ПП-05 предназначен для контроля наличия потока воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока.
Особенности:
- НО-контакт. При наличии потока контакт геркона замыкается
- Высокий ресурс срабатываний
Для увеличения коммутационной способности датчика-реле следует использовать промежуточные реле, например, MY, 55-02, 55-04, LY4 c управляющим напряжением =24 В и током потребления не более 300 мА. Также возможно использовать промежуточные реле с управляющим напряжением ~24 В. Для питания катушки промежуточного реле необходимы блоки питания, например, DR, MDR, БП97, БП67.
Для защиты прибора от попадания инородных частиц рекомендуется установить фильтр механической очистки перед датчиком-реле. Для герметизации резьбовых металлических соединений рекомендуется использовать анаэробные герметики.
Технические характеристики:
| Параметр | Значение | |||||
| ДР-ПП-05-15 | ДР-ПП-05-20 | ДР-ПП-05-25 | ДР-ПП-05-32 | ДР-ПП-05-40 | ДР-ПП-05-50 | |
| Рабочая среда | Вода, этиленгликоль и другие неагрессивные жидкости | |||||
| Максимальное давление рабочей среды | 1,5 МПа | |||||
| Температура рабочей среды | −40...+120°С | |||||
| Минимальный расход | 3 л/мин | 3,5 л/мин | 3,5 л/мин | 4 л/мин | 4 л/мин | 5 л/мин |
| Максимальный расход | 15 л/мин | 20 л/мин | 50 л/мин | 80 л/мин | 120 л/мин | 200 л/мин |
| Коммутируемая мощность | 70 Вт | |||||
| Максимальный коммутируемый ток | =0,3 А (при =24 В) | |||||
| Максимальное коммутируемое напряжение | =220 В, ~250 В | |||||
| Длина провода | 455 мм | |||||
| Степень пылевлагозащиты | IP67 | |||||
| Материал | Латунь | |||||
| Присоединение |
внутр. G½" |
внутр. G¾" |
внутр. G1" |
внутр. G1¼" |
внутр. G1½" |
внутр. G2" |
| Монтажное положение | Горизонтальное | |||||
| Габаритные размеры | 78×49×27 мм | 83×56×32 мм | 92×68×40 мм | 98×71×47 мм | 105×80×54 мм | 120×96×67 мм |
| Вес | 223 г | 280 г | 437 г | 530 г | 706 г | 1133 г |

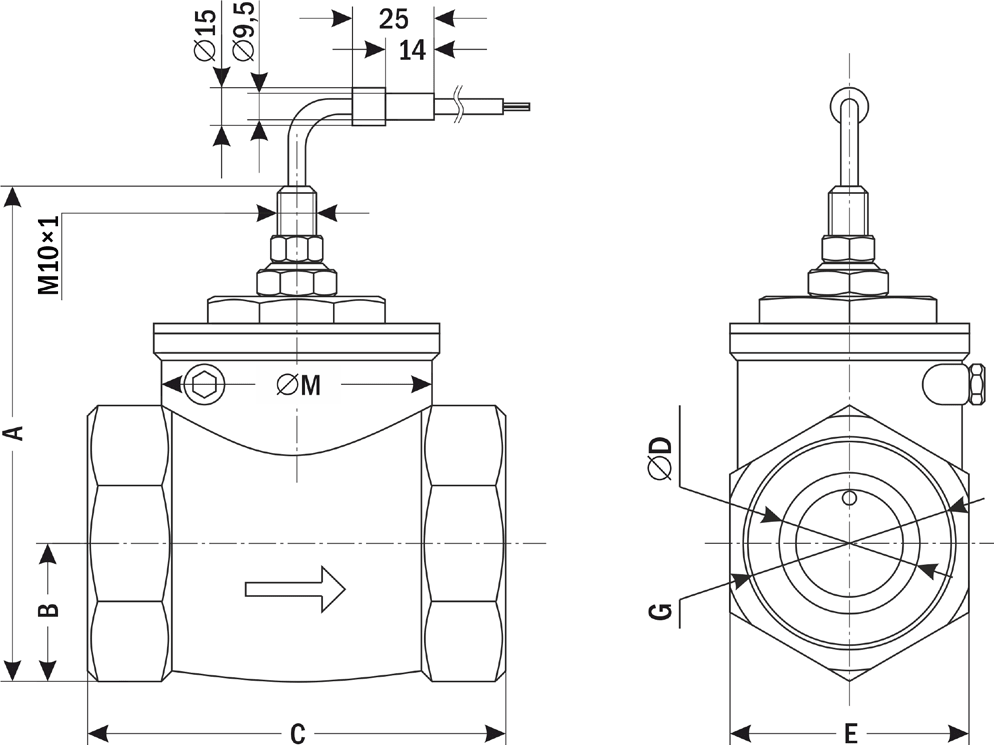

Габаритные размеры:
| Размер, мм | Значение | |||||
| -15 | -20 | -25 | -32 | -40 | -50 | |
| A | 78 | 83 | 92 | 98 | 105 | 120 |
| B | 15 | 18 | 20 | 26,7 | 30,5 | 38 |
| C | 49 | 56 | 68 | 71 | 80 | 96 |
| ∅D | 12 | 18 | 24 | 28 | 32 | 40 |
| E | 27 | 32 | 40 | 47 | 54 | 67 |
| ∅M | 29 | 34 | 43 | 46 | 50,5 | 65 |
| G | ½" | ¾" | 1" | 1¼" | 1½" | 2" |
|
Рабочая температура
|
−40...+120°C |
|
Рабочая среда
|
вода, неагрессивные жидкости, этиленгликоль |
|
Тип присоединения
|
резьбовое |
|
Материал корпуса
|
латунь |
|
Монтаж
|
горизонтальный |
|
Степень пылевлагозащиты
|
IP67 |
|
Артикул
|
100014902 |
|
Вес, г
|
223 |
|
Габаритные размеры, мм
|
78×49×27 |
