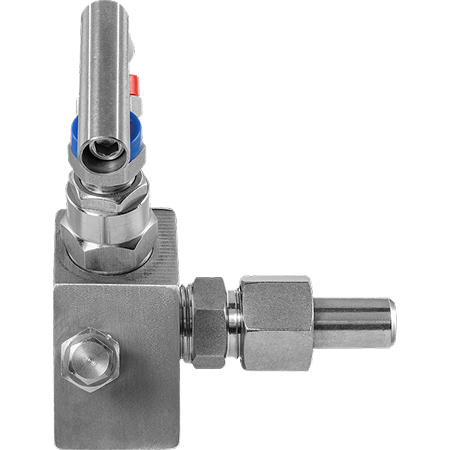

АБВ32-d14-CSM - Вентильный блок

Блоки вентильные (манифольды) предназначены для безопасного подключения и демонтажа датчиков (например, ДДМ-801, ДДМ-801П, РПД-И, РПД-В и пр.) и преобразователей давления (например, ПД100И, ПД200-ДД и пр.) к технологической линии.

• Количество вентилей: 1, 2 или 3
• Тип дренажа: винтовая пробка, вентиль, игольчатый болт, без дренажа
• Рабочая среда: жидкость, пар, газ (кроме кислорода и кислородосодержащих сред, вступающих в реакцию с материалами изделия)
• Рабочее давление: 40 МПа
• Температура рабочей среды: −40...+200°С

Блоки вентильные (манифольды) АБВ предназначены для безопасного подключения и демонтажа датчиков (например, ДДМ-801, ДДМ-801П, РПД-И, РПД-В и пр.) и преобразователей давления (например, ПД100И, ПД200-ДД и пр.) к технологической линии посредством импульсных трубок, отводов или напрямую в системах автоматического контроля, регулирования и управления технологическими процессами.

Позволяют:

• отключать измерительное оборудование от технологической линии для замены, проверки или ремонта без остановки производственного процесса;
• производить дренаж импульсной линии, сброс давления перед демонтажом прибора;
• выравнивать давление в камерах преобразователя для корректировки нулевого значения выходного сигнала (трехвентильные блоки АБВ30, АБВ32).

Особенности:

• Присоединение к технологической линии:
  – АБВ13, АБВ21: внешнее М20×1,5
  – АБВ30, АБВ32: внутреннее G½" (в комплекте переходной штуцер на М20×1,5 + ниппельное присоединение ∅ 14 мм с накидной гайкой)
• Присоединение к датчику:
  – АБВ13, АБВ21: внутреннее М20×1,5;
  – АБВ30, АБВ32: фланцевый монтаж, межосевое расстояние 54 мм
• Наличие на вентилях цветовой маркировки в виде колпачков позволяет без труда определить назначение: синий − изолирующий (запорный); оранжевый − дренажный (сброс); красный − уравнительный

Конструктивные особенности:

• Используются в сборе с датчиками и преобразователями давления. Блоки состоят из корпуса, запорного вентиля, который обеспечивает изоляцию  преобразователя от технологического процесса, и дренажных вентилей, которые обеспечивают дренаж среды и упрощают замену преобразователя.
• Конструкция блока может иметь от 1 до 3 вентилей:

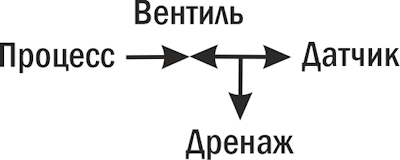

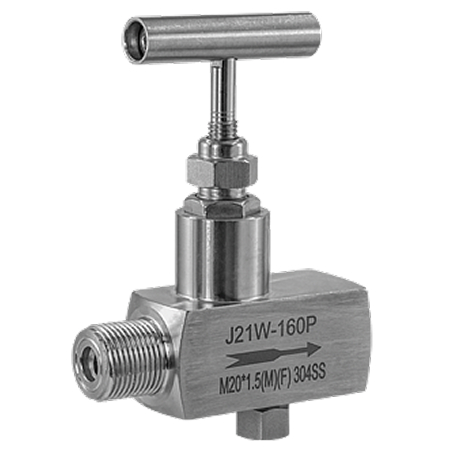

  – Блок одновентильный АБВ13 – один измерительный канал, где вентиль перекрывает канал от датчика к процессу. Дренажный канал перекрыт винтовой пробкой.

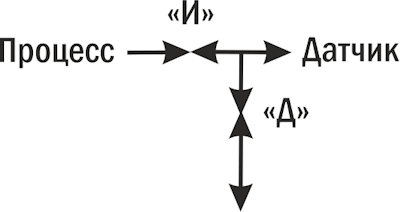

  – Блок двухвентильный АБВ21 – один измерительный канал, где первый вентиль перекрывает канал от датчика к процессу, а второй вентиль перекрывает дренажный канал. Дренажный канал также перекрыт винтовой пробкой.

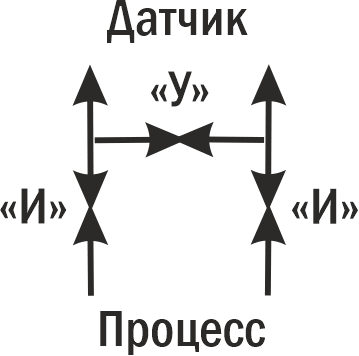

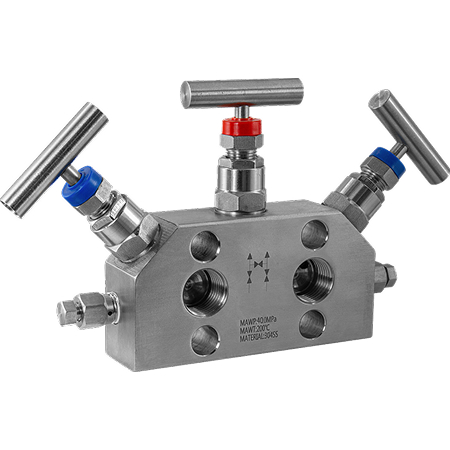

  – Блок трехвентильный АБВ30 – два измерительных канала соединения с процессом, и на каждом канале по одному вентилю, перекрывающему канал от датчика к процессу. Третий (средний) вентиль объединяет два канала между собой и служит для корректировки нуля на датчике дифференциального давления. Дренажные каналы отсутствуют.

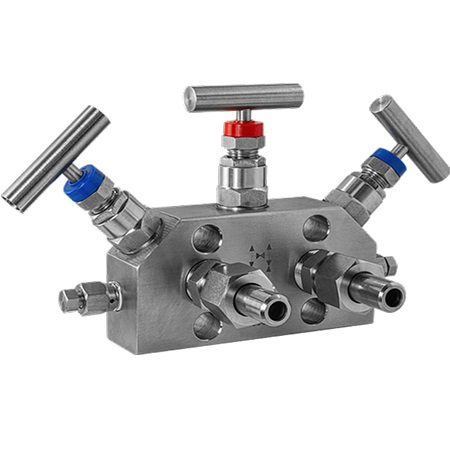

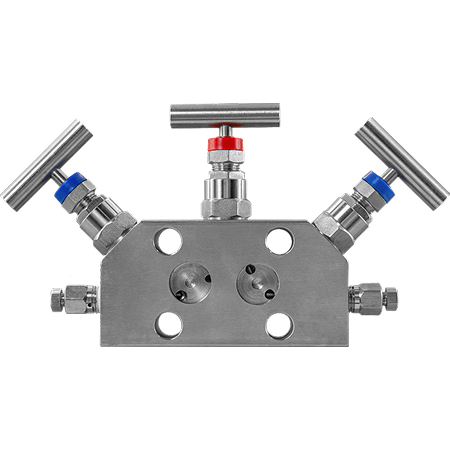

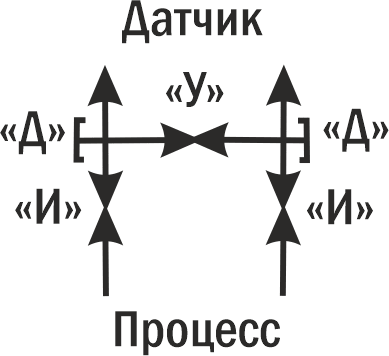

  – Блок трехвентильный АБВ32 – два измерительных канала соединения с процессом, и на каждом канале по одному вентилю, перекрывающему канал от датчика к процессу. Третий (средний) вентиль объединяет два канала между собой и служит для корректировки нуля на датчике дифференциального давления. Имеются два дренажных канала, перекрытых игольчатыми болтами.

Технические характеристики:

Модификации:

Модификация	Тип вентильного блока	Тип дренажа	Гидравлическая схема	Габаритные рамеры, мм	Вес, г

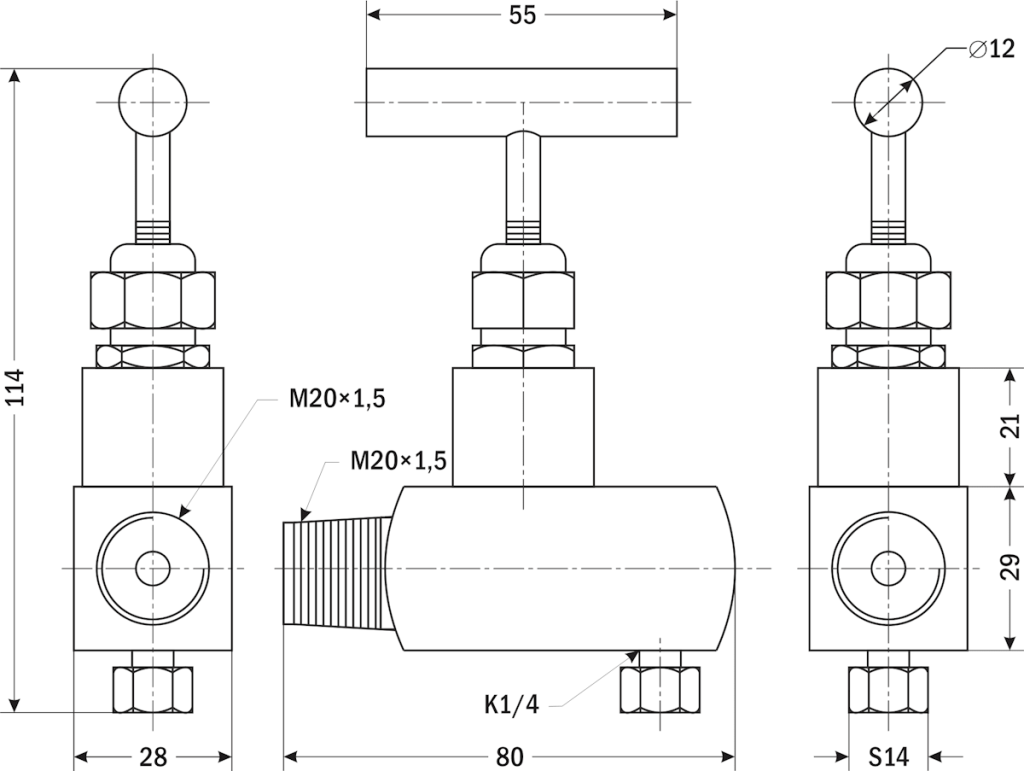

АБВ13	одновентильный	винтовая пробка		114×80×28	545
АБВ21	двухвентильный	вентиль + винтовая пробка		146×100×41	810
АБВ30	трехвентильный	без дренажа		107×206×85	1935
АБВ32	трехвентильный	игольчатые болты		118×196×96	2290

Габаритные размеры:

АБВ21

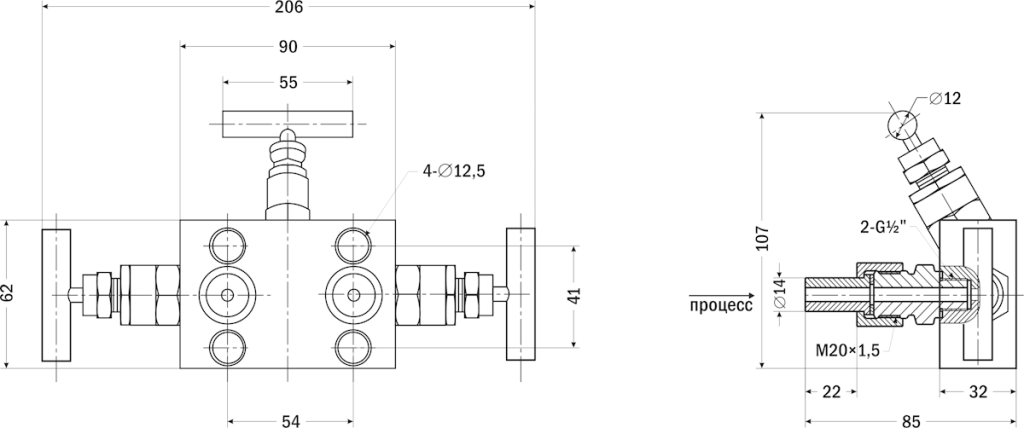

АБВ30

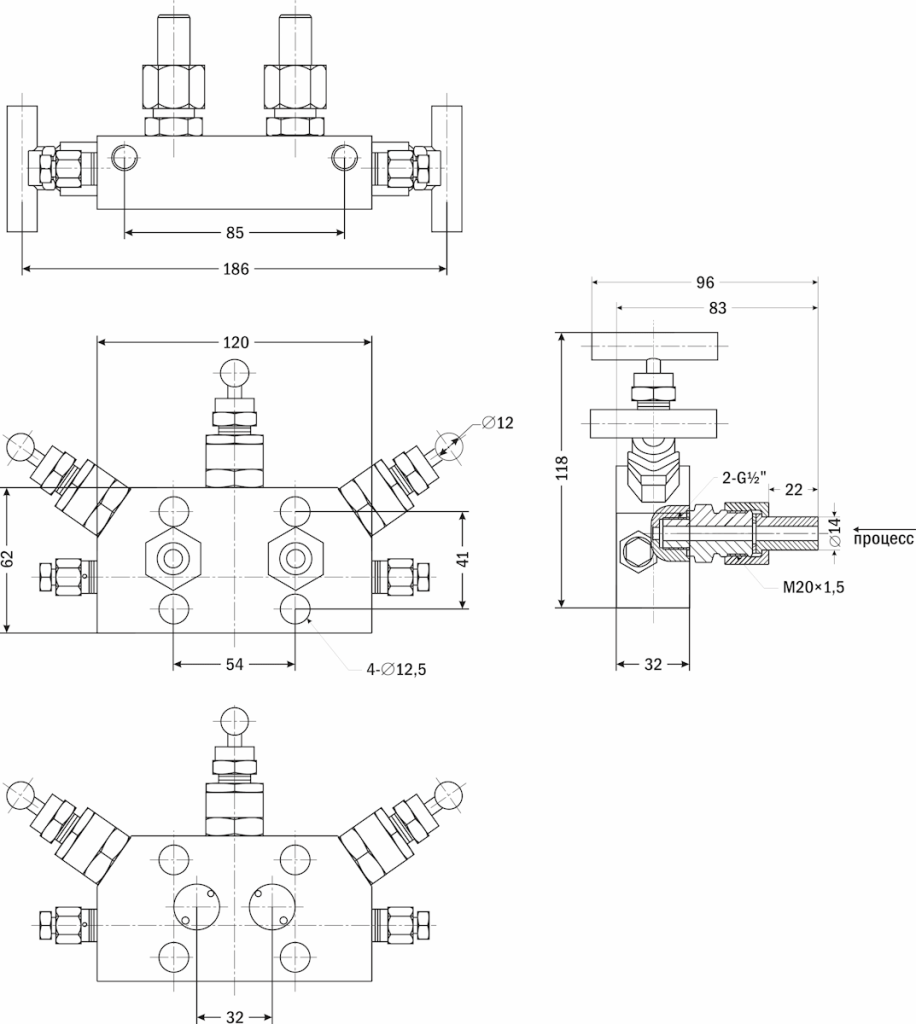

АБВ32
