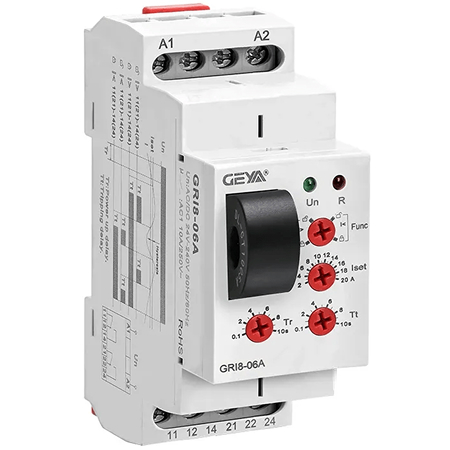

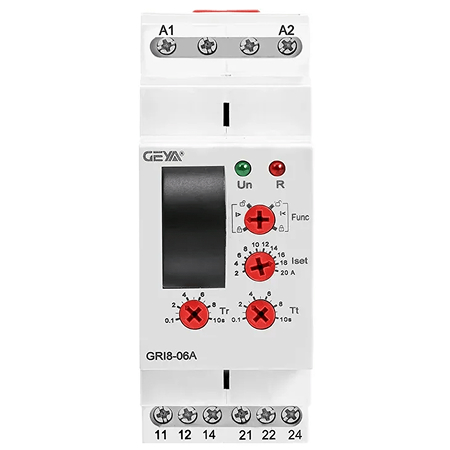

Реле контроля тока для мониторинга электрооборудования с универсальным питанием и возможностью подключения внешнего трансформатора тока.
- Диапазон контролируемого тока: ~2...20 А
- Погрешность задания уставки тока: ±10%
- Выходные контакты: 2 переключающих контакта, ~8 А, 250 В
- Проходная конструкция - не требует разрыва цепи для подключения
- Степень пылевлагозащиты: IP40 (лицевая панель), IP20 (клеммы)
- Монтаж: на DIN-рейку, стандарт 2S
Реле контроля тока GRI8-06A предназначено для мониторинга нагрева рельсовых переводов, нагревательных кабелей, потребления однофазных двигателей и индикации протекания тока.
Особенности:
- Режимы контроля максимального/минимального тока настраиваются переключателем
- Возможность подключения внешнего трансформатора тока для расширения диапазона
- Универсальное питание ≅24...240 В
- Светодиодные индикаторы питания и состояния реле
Области применения:
- Мониторинг нагрева рельсовых переводов
- Контроль нагревательных кабелей
- Контроль потребления однофазных двигателей
- Индикация протекания тока
- Защита электрооборудования от перегрузки по току

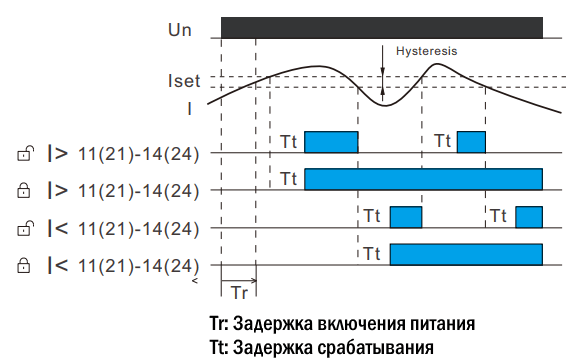

Функциональная диаграмма:
Технические характеристики:
| Параметр | Значение |
|---|---|
| Диапазон контролируемого тока | ~2...20 А |
| Частота тока | 50 Гц |
| Питание | ≅24...240 В |
| Номинальная частота питания | 50/60 Гц |
| Потребляемая мощность | ≤ 1,5 ВА |
| Допуск напряжения питания | -15%; +10% |
| Погрешность задания уставки | ±10% |
| Гистерезис (зона возврата) | 5% |
| Выходные контакты | 2×SPDT (переключающие) ~8 А, 250 В |
| Минимальная коммутируемая мощность DC | 500 мВт |
| Механическая износостойкость | ≥ 1×10⁷ циклов |
| Электрическая износостойкость (AC1) | ≥ 1×10⁵ циклов |
| Задержка включения после подачи питания | 0,1...10 с |
| Задержка срабатывания при превышении тока | 0,1...10 с |
| Температура эксплуатации | −20...+55°С |
| Температура хранения | −35...+75°С |
| Степень пылевлагозащиты | IP40 (лицевая панель), IP20 (клеммы) |
| Монтаж | На DIN-рейку, стандарт 2S |
| Положение при монтаже | Любое |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
| Сечение подключаемых проводов | 1×2,5 мм² или 2×1,5 мм² |
| Момент затяжки клемм | 0,4 Н·м |
| Габаритные размеры | 90×36×64 мм |
| Вес | 90 г |

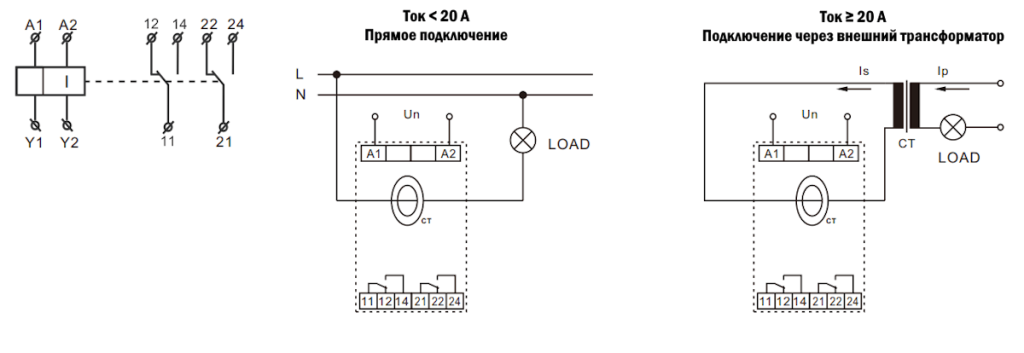

Схема подключения:

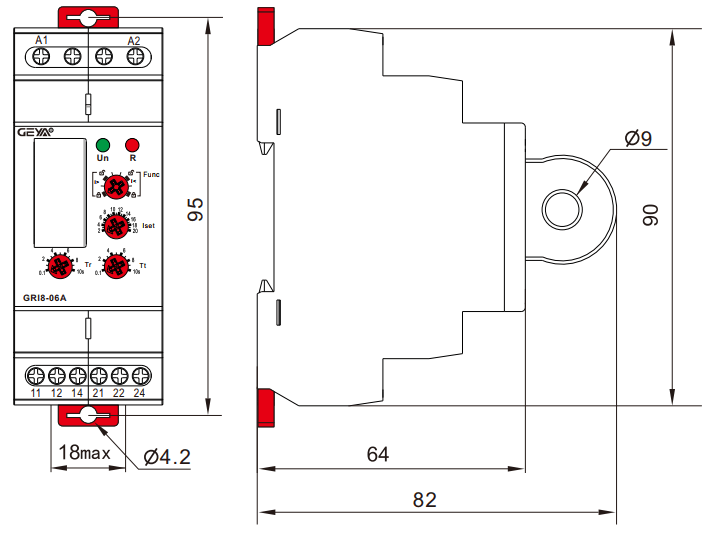

Габаритные размеры:
|
Питание
|
≅24...240 В |
|
Монтаж
|
на DIN-рейку, стандарт 2S |
|
Погрешность
|
±10% |
|
Степень пылевлагозащиты
|
IP40 (лицевая панель), IP20 (клеммы) |
|
Мощность
|
≤ 1,5 ВА |
|
Габариты (ВхШхГ), мм
|
90×36×64 |
|
Вес, кг
|
0,090 |
