- 3 выхода 4…20мА
- 3 релейных выхода ~2 А, 250 В
На сайте отображены не все возможные конфигурации товара доступные для заказа через корзину. Если Вы не нашли необходимый вариант, пожалуйста, свяжитесь с нами по электронной почте, WhatsApp или Telegram для уточнения наличия и стоимости.
Прибор для измерения гармоник тока и напряжения, фазного напряжения, линейного напряжения, фазной силы тока, частоты тока, тока небаланса, напряжения небаланса, углов сдвига фаз между током и напряжением, активной мощности, реактивной мощности, коэффициента мощности, активной энергии и реактивной энергии.
- Анализатор гармоник: до 31 включительно
- Диапазон измерения линейного напряжения: ~0…220 В (прямое подключение), ~0...2,2 МВ (через трансформатор напряжения)
- Диапазон измерения фазного напряжения: ~0…380 В (прямое подключение), ~0...3,8 МВ (через трансформатор напряжения)
- Диапазон измерения силы тока: ~0...5 А (прямое подключение), ~0...5 кА (через трансформатор тока)
- Диапазон измерения частоты: 45...65 Гц
- Диапазон измерения коэффициента мощности: 0...1
- Диапазон измерения активной мощности: 0...190 ГВт
- Диапазон измерения реактивной мощности: 0...190 ГВАр
- Диапазон измерения полной мощности: 0...190 ГВА
- Диапазон измерения активной энергии: 0...190 ГВт∙ч
- Диапазон измерения реактивной энергии: 0...190 ГВАр∙ч
- 3 релейных выхода ~2 А, 240 В или 3 аналоговых выхода 0(4)...20 мА, настраиваемых на сигнализацию по любому из 34 параметров, измеряемых прибором
- Память: 2000 событий
- Интерфейс RS-485
- Дисплей: цветной ЖК-дисплей с подсветкой
- Монтаж: в щит
- Функции max/min, среднее
- Госреестр № 64439-22
Анализатор параметров трехфазной сети Omix P99-MAY-3-RS485 предназначен для измерения гармоник тока и напряжения, фазного напряжения, линейного напряжения, фазной силы тока, частоты тока, тока небаланса, напряжения небаланса, углов сдвига фаз между током и напряжением, активной мощности, реактивной мощности, коэффициента мощности, активной энергии и реактивной энергии.
Особенности:
- Отображения гармоник по каждой из фаз в форме таблицы или в форме гистограммы
- Представление тока и напряжения в форме волны
- Измерение пик-фактора и крест-фактора
- Измерение среднеквадратического значения переменного тока и напряжения (TrueRMS). Позволяет значительно повысить точность измерения вне зависимости от формы входного сигнала
- 3,5" цветной ЖК-дисплей с разрешением 320×480 точек (180 точек на дюйм)
- Сенсорные кнопки для управления прибором
- Удобное, интуитивно понятное меню настройки
- Встроенный датчик температуры и измеритель напряжения на плате позволяют в режиме реального времени отслеживать состояние прибора и предотвращать возможные неисправности с помощью встроенных механизмов защиты
- Возможность подключения через трансформаторы тока и напряжения
- Может выдерживать длительные перегрузки в 1,2 раза, а также кратковременные перегрузки в 10 раз в течение 5 с (для токового входа) и в 2 раза в течение 1 с (для входа напряжения)
- Класс точности 0,2
- Щитовой корпус
- Питание от измеряемой сети
Модификации:
- Omix P99-MAY-3-3I420-RS485 – 3 выхода 4…20мА
- Omix P99-MAY-3-3K-RS485 – 3 релейных выхода ~2 А, 240 В
Технические характеристики:
| Параметр | Значение | |||
|
Прямое подключение |
С трансформатором | Погрешность | ||
| Диапазон измерения | силы тока | 0...5 А | 0...5 кА | ±0,2% |
|
напряжения - линейное - фазное |
0...220 В 0...380 В |
0...2,2 МВ 0...3,8 МВ |
||
| частоты | 45...65 Гц | |||
| коэффициента мощности | 0...1 | |||
| активной мощности | 0...190 ГВт | |||
| реактивной мощности | 0...190 ГВАр | |||
| полной мощности | 0...190 ГВА | |||
| активной энергии | 0...190 ГВт∙ч | |||
| реактивной энергии | 0...190 ГВАр∙ч | |||
| Параметр | Значение |
| Анализатор гармоник | до 31 включительно |
|
Импеданс - силы тока - напряжения |
≤ 20 мОм ≤ 1 кОм/В |
|
Импульсная константа - активная - реактивная |
3200 имп/кВт∙ч 3200 имп/кВАР∙ч |
| Дисплей |
Цветной ЖК, 3,5" 320×480 точек (180 точек на дюйм) |
| Питание прибора | ~85…600 В (питание от измеряемой сети) |
| Энергопотребление прибора | ≤ 5 ВА |
| Интерфейс | RS-485 Modbus RTU |
| Скорость передачи данных | 1200...19 200 бит/с |
| Выходное устройство | 3 реле ~2 А, 240 В или 3 аналоговых выхода 0(4)...20 мА |
| Условия эксплуатации | −10...+55°С, ≤ 85%RH |
| Условия хранения | −25...+70°С, ≤ 85%RH |
| Габаритные размеры | 98×98×73 мм |
| Размеры врезного отверстия | 91×91 мм |
| Вес | 366 г |

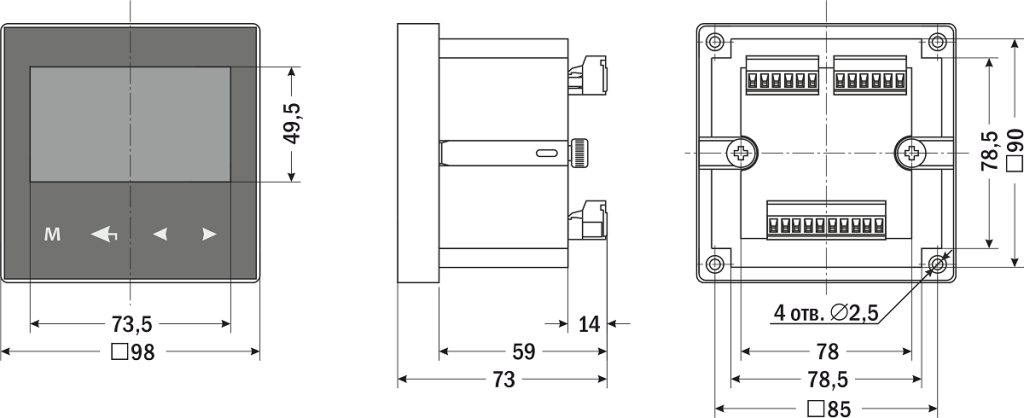

Габаритные размеры:
|
Питание
|
~85…600 В |
|
Монтаж
|
щит |
|
Диапазон индикации силы тока
|
0...5 А |
|
Погрешность
|
±0,2% |
|
Условия эксплуатации
|
−10...+55°С, ≤ 85%RH |
|
Условия хранения
|
−25...+70°С, ≤ 85%RH |
|
Габариты (ВхШхГ), мм
|
98×98×73 |
|
Вес, кг
|
366 |
|
Артикул
|
100013932 |
