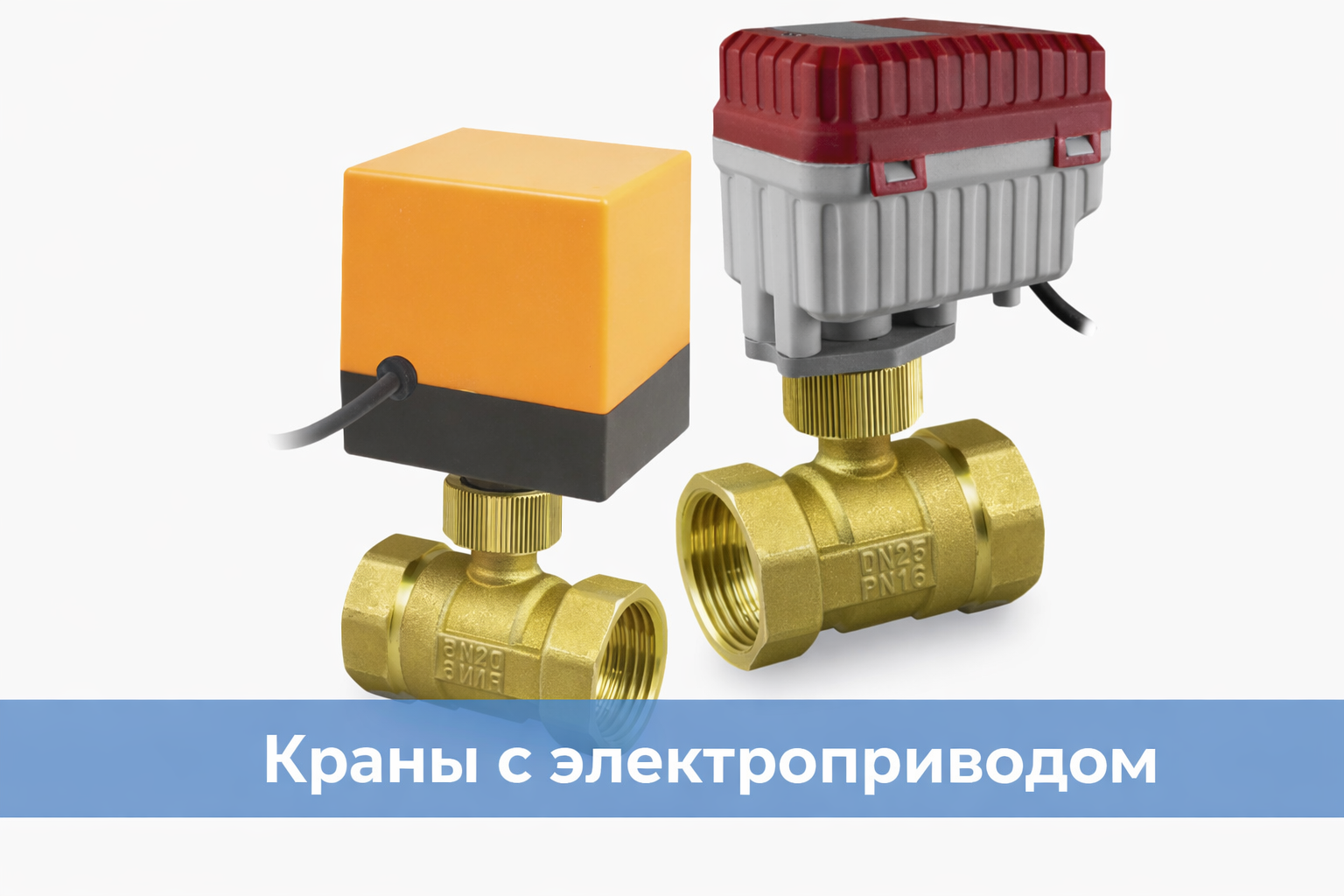

Шаровой кран с электроприводом — принцип работы и устройство
Краны с электроприводом — это запорно-регулирующие устройства, предназначенные для дистанционного управления потоками жидких и газообразных сред. В отличие от ручных аналогов, такие краны обеспечивают автоматическое открытие и закрытие затвора по сигналу управления, поступающему от системы автоматики.
Основное назначение оборудования — управление технологическими процессами без участия оператора, что особенно актуально при работе с агрессивными, горячими или средами под давлением. Электропривод позволяет интегрировать кран в состав АСУ ТП (автоматизированную систему управления технологическим процессом), инженерных и коммунальных систем.
Типы приводов шаровых кранов
По типу привода шаровые краны делятся на:
- ручные, с механическим управлением;
- пневматические, с установленным пневмоприводом, использующие энергию сжатого воздуха;
- электрические, с установленным электроприводом.
Именно электроприводные шаровые краны получили широкое распространение благодаря точности регулирования, возможности дистанционного управления и совместимости с промышленными контроллерами.
Принцип работы шарового крана с электроприводом

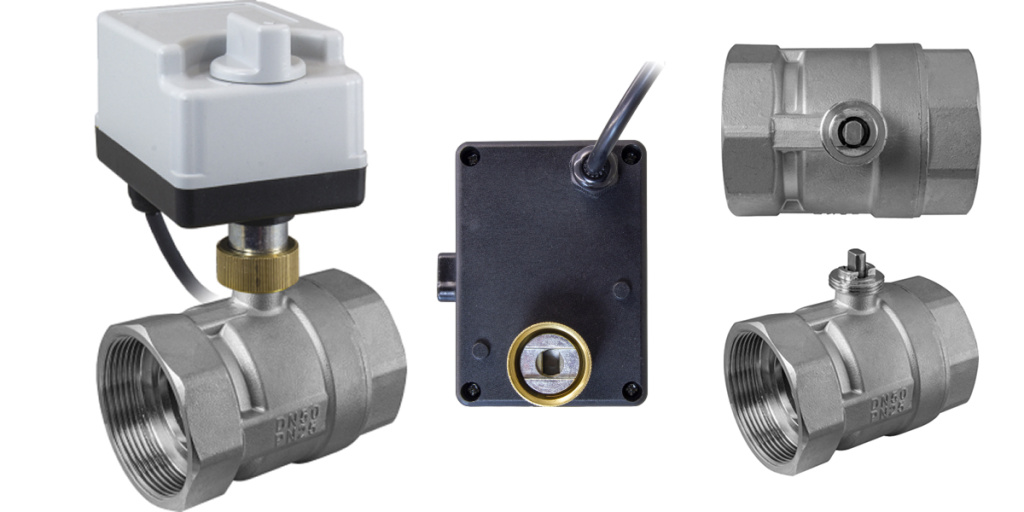

Шаровой кран с электроприводом состоит из корпуса, шарового затвора с осевым отверстием, уплотнительных седел, штока и электропривода, который соединён с валом через редуктор.
Принцип работы шарового крана с электроприводом основан на вращательном движении шара. После подачи управляющего сигнала электродвигатель через редуктор поворачивает шар на 90°, изменяя направление потока. В положении «открыто» осевое отверстие шара совпадает с направлением трубопровода, обеспечивая свободное прохождение среды. При повороте на четверть оборота проходное сечение перекрывается, и поток блокируется.
Современные модели оснащаются концевыми выключателями, датчиками положения, а также защитой от перегрузки и возможностью ручного дублирования. Это гарантирует надёжность работы даже при нестабильном электропитании.
Виды электроприводов
Переменного тока
Электроприводы переменного тока работают от стандартной сети 220 В или 380 В. Они отличаются высокой надёжностью, устойчивостью к перегрузкам и применяются в стационарных инженерных и промышленных установках. Встроенные редукторы позволяют развивать необходимый крутящий момент при минимальных энергозатратах.
Постоянного тока
Электроприводы постоянного тока питаются от источников 12 В или 24 В. Их применяют в мобильных, автономных или резервных системах, где отсутствует стандартная электросеть. Такие приводы компактны, безопасны и подходят для судовых, сельскохозяйственных и резервных установок.
Сферы применения
Краны с электроприводом используются в различных областях промышленности и инженерных системах:
- Автоматизация производственных процессов: химическая, пищевая, фармацевтическая промышленность.
- Инженерные сети: системы ГВС, ХВС, отопление, вентиляция, кондиционирование.
- Очистка воды и дозирование реагентов.
- Сельское хозяйство, системы орошения.
Преимущества кранов с электроприводом
- Высокая точность позиционирования запорного элемента.
- Возможность интеграции в системы автоматического управления и мониторинга.
- Отсутствие необходимости ручного вмешательства.
- Повышенная надёжность и герметичность.
- Минимальные эксплуатационные затраты и длительный ресурс службы.
Такие преимущества делают шаровые краны с электроприводом оптимальным выбором для современных инженерных и технологических систем.
Как выбрать кран с электроприводом?
При выборе крана с электроприводом следует учитывать:
- номинальный диаметр и рабочее давление трубопровода;
- характеристики рабочей среды (температура, химическая активность);
- тип и напряжение питания;
- время полного поворота затвора;
- наличие обратной связи и ручного управления.
Покупать оборудование следует у проверенных производителей, предоставляющих сертификаты и паспорта качества.
