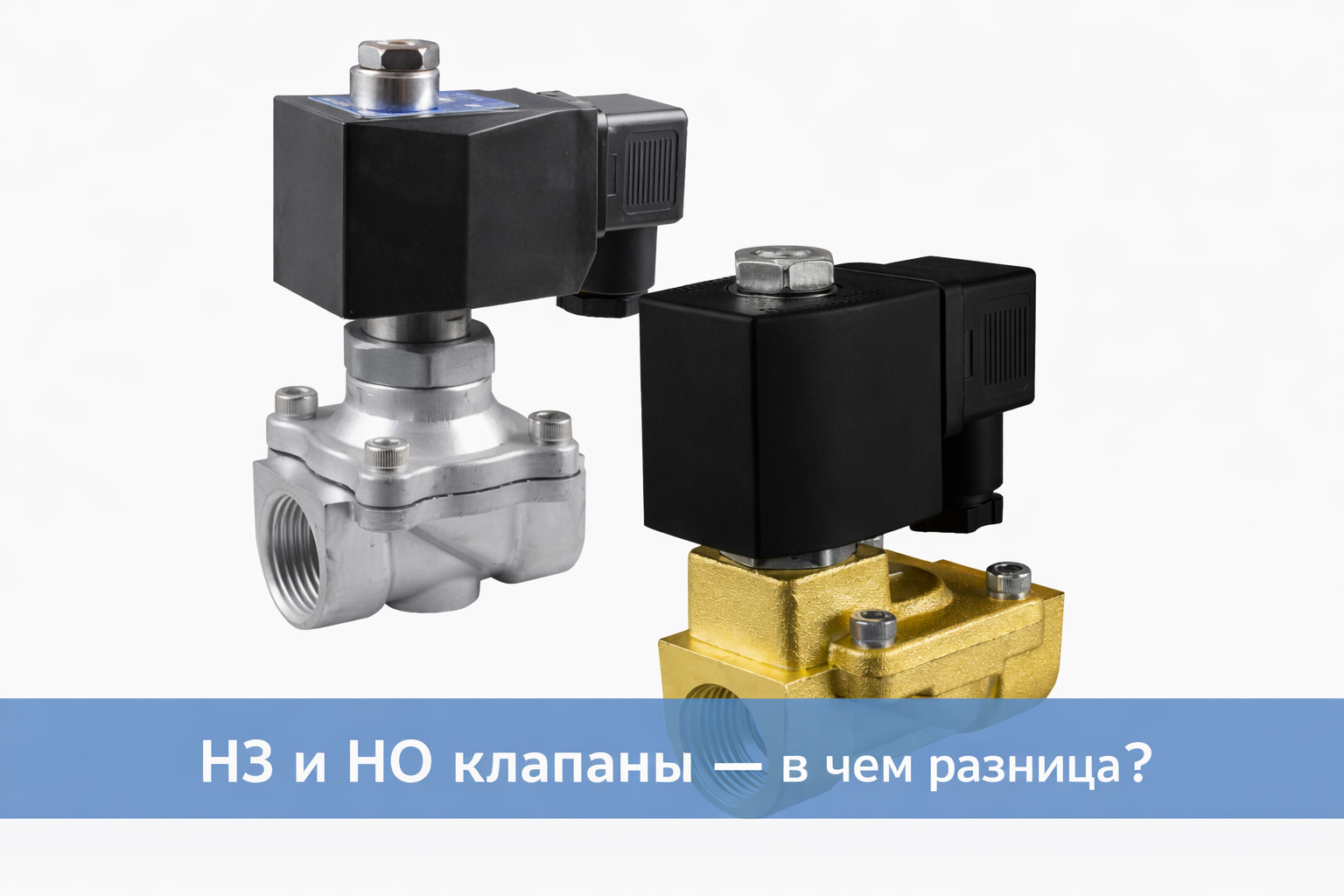

Нормально закрытый (НЗ) и нормально открытый (НО) клапан — в чем разница?

Электромагнитные клапаны — это ключевые элементы систем автоматического управления потоками жидкостей и газов. Они обеспечивают дистанционное перекрытие, распределение или дозирование среды с помощью электромагнитного привода. Понимание того, в чем различие между нормально открытым и нормально закрытым клапаном, важно для инженеров, проектировщиков и специалистов по обслуживанию, так как от правильного выбора зависит надежность, безопасность и энергоэффективность всей системы.

Что такое электромагнитный клапан

Электромагнитный клапан (соленоидный) — это устройство, которое управляет потоком под воздействием электромагнитного поля. Основными элементами конструкции являются:

• Соленоид (катушка) — создает магнитное поле при подаче электрического тока.
• Сердечник (плунжер) — подвижный элемент, который изменяет положение запорного органа.
• Корпус и седло — обеспечивают герметичность и направляют поток.

Принцип работы основан на перемещении плунжера под действием магнитного поля. В зависимости от конструкции устройство может быть нормально открытым (НО) или нормально закрытым (НЗ) — то есть оставаться открытым или закрытым в обесточенном состоянии.

Электромагнитные клапаны широко применяются в:

• пневматических и гидравлических системах;
• водоснабжении и охлаждении;
• топливных и газовых линиях;
• технологических установках химической и пищевой промышленности.

Нормально открытый клапан (НО)

Нормально открытый электромагнитный клапан находится в открытом положении при отсутствии тока. Вещество проходит свободно, а при подаче напряжения соленоид создает магнитное поле, перемещает сердечник и перекрывает проходное сечение.

Принцип работы

• Без питания: клапан открыт, среда проходит.
• При подаче напряжения: плунжер под действием магнитного поля перемещается, перекрывая поток.

Преимущества НО клапанов

• Безопасность при аварийном отключении электричества.
• Экономия энергии.
• Простота конструкции и высокая надежность при непрерывно открытом состоянии.

Области применения

• Системы охлаждения оборудования.
• Оборудование, где требуется постоянная циркуляция вещества.
• Воздушные и водяные магистрали с низким риском утечки.

Нормально закрытый клапан (НЗ)

Нормально закрытый электромагнитный клапан в исходном состоянии перекрыт — поток среды заблокирован. При подаче электрического питания соленоид втягивает плунжер, открывая проход для потока.

Принцип действия

• Без питания: клапан закрыт, среда не проходит.
• При подаче напряжения: плунжер под действием магнитного поля открывает проход.

Преимущества НЗ клапанов

• Максимальная безопасность: при потере питания автоматически перекрывает подачу вещества, предотвращая утечку.
• Контроль над средой — включение только по сигналу.
• Герметичность и надежность в условиях высокого давления.

Применение

• Топливные и газовые линии.
• Гидравлические системы под давлением.
• Комплексы пожаротушения и дозирования.
• Технологические процессы, где необходимо исключить утечку при аварийной остановке.

Как выбрать между НО и НЗ клапаном

Выбор между нормально закрытым и нормально открытым типом зависит от функциональных требований и условий эксплуатации.

Основные критерии выбора:

• Состояние при отключении электропитания: если необходимо сохранить поток — выбирают НО, если перекрыть — НЗ.
• Частота срабатывания: при частом переключении предпочтителен клапан с меньшей нагрузкой на катушку.
• Энергопотребление: НО клапан экономичнее при постоянном открытии, НЗ — при длительном закрытии.
• Тип среды и давление: для вязких или агрессивных веществ, а также объектов с высоким давлением чаще применяют НЗ тип.
• Условия безопасности: в потенциально опасных средах (топливо, газ) предпочтителен НЗ.

Практические рекомендации:

• Для комплексов охлаждения и вентиляции — использовать НО клапаны.
• Для газовых, топливных и гидравлических линий — НЗ клапаны.
• Для аварийных систем сброса — НО клапаны, обеспечивающие свободный выход при обесточивании.

Преимущества НО клапана и НЗ клапана

Отличия НЗ и НО электромагнитных клапанов в первую очередь связаны с поведением устройства при отсутствии питания и требованиями к безопасности процесса. Они предназначены для эксплуатации в разных условиях, и являются незаменимыми в своей сфере.

Как определить, нормально открыт или закрыт клапан

Чтобы определить тип устройства на объекте, можно воспользоваться следующими методами:

• Визуальный осмотр корпуса: на табличке или маркировке обычно указано «NO» (normally open) или «NC» (normally closed).
• По положению штока или плунжера: в НО клапане шток при отсутствии напряжения находится в поднятом положении.
• Проверка по схеме или паспорту изделия: производитель всегда указывает тип срабатывания.
• Электрическая проверка: при подаче тока наблюдают, открывается или закрывается проход.

Можно ли заменить НЗ клапан на НО

Замена нормально закрытого клапана на нормально открытый без изменений конструкции или схемы управления недопустима. Причины:

• различный принцип работы и логика управления;
• несоответствие требованиям безопасности (утечка при обесточивании);
• различные характеристики катушки и управляющего сигнала.

Если требуется изменить функционал системы, необходимо подбирать клапан в соответствии с техническими параметрами и проводить согласование с производителем или проектной организацией.

Заключение

Основное различие между нормально открытым и нормально закрытым клапаном заключается в их состоянии при отсутствии питания. НО клапан пропускает поток, НЗ — перекрывает. Выбор типа определяется требованиями безопасности, условиями эксплуатации и логикой технологического процесса.

Корректный подбор электромагнитной арматуры обеспечивает надежность, энергоэффективность и безопасность. При проектировании и эксплуатации рекомендуется опираться на технические данные производителя и консультацию профильных специалистов.
