Как выбрать цифровой вольтметр для электрощита и промышленного оборудования

Цифровой вольтметр используют для контроля напряжения в электрической цепи. Он показывает текущее значение напряжения и помогает быстро оценить состояние сети, оборудования или отдельного участка электроустановки. Такие приборы применяются в распределительных щитах, шкафах автоматики, системах управления, производственном оборудовании, лабораториях и сервисных зонах.

На первый взгляд вольтметры отличаются только корпусом и диапазоном измерения. На практике при выборе важно учитывать больше параметров: тип сети, способ монтажа, точность, наличие True RMS, релейных выходов, интерфейса RS-485, габариты и условия эксплуатации.

В каталоге «Эвелен» представлены цифровые вольтметры для разных задач: однофазные и трехфазные модели, приборы для монтажа в щит, варианты на DIN-рейку, устройства с релейными выходами и интерфейсом передачи данных.

Для чего нужен вольтметр

Основная задача вольтметра — измерять напряжение между двумя точками электрической цепи. Это необходимо для контроля работоспособности оборудования, диагностики неисправностей, проверки качества питания и повышения безопасности при работе с электрическими установками.

Вольтметр помогает выявить:

• пониженное напряжение;
• превышение допустимого напряжения;
• перекос фаз в трехфазной сети;
• нестабильное питание;
• аварийные режимы;
• проблемы в цепях управления и питания оборудования.

Если напряжение выходит за допустимые пределы, оборудование может работать нестабильно, перегреваться, отключаться или преждевременно выходить из строя. Поэтому вольтметр часто устанавливают не как вспомогательный, а как обязательный элемент контроля.

Основные виды цифровых вольтметров

1. Однофазные вольтметры

Однофазный вольтметр применяют в сетях переменного тока 220 В. Он подходит для распределительных щитов, небольших шкафов управления, бытовых и коммерческих электроустановок, отдельных линий питания.

Такие приборы обычно выбирают, когда нужно контролировать напряжение на одной фазе. Например, в щите освещения, вводном щите небольшого объекта, цепи питания оборудования или локальной системе автоматики.

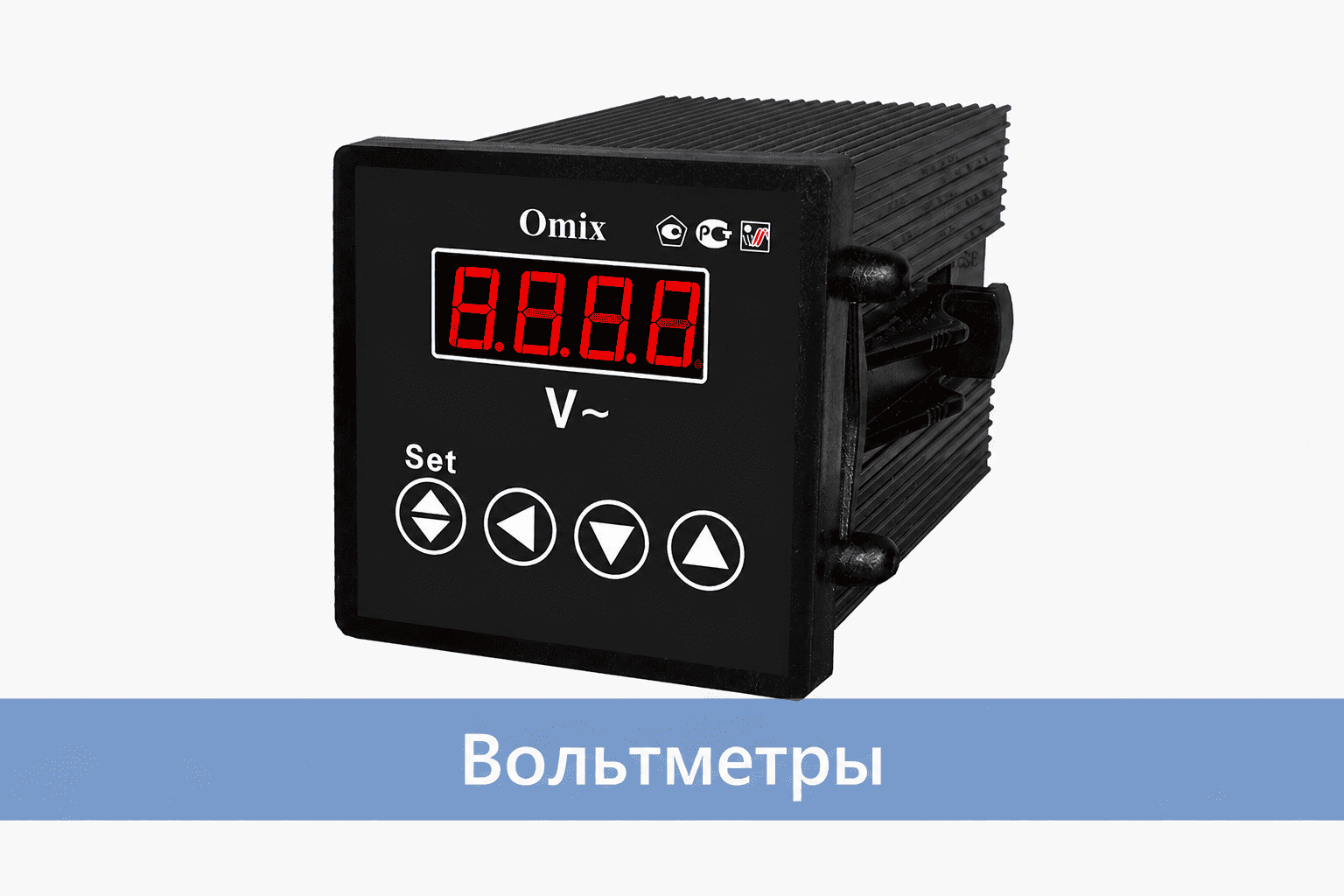

На сайте «Эвелен» представлены однофазные щитовые и DIN-реечные модели Omix. Например, отдельные щитовые модели рассчитаны на измерение напряжения в однофазных сетях переменного тока и могут иметь диапазон измерения до 600 В.

2. Трехфазные вольтметры

Трехфазный вольтметр используют в сетях 380 В и промышленных электроустановках. Он позволяет контролировать напряжение по фазам и отслеживать состояние трехфазной сети.

Такие приборы актуальны для:

• производственных линий;
• электродвигателей;
• насосных станций;
• вентиляционного оборудования;
• шкафов автоматики;
• систем энергомониторинга.

Трехфазный цифровой вольтметр особенно полезен там, где важно видеть не одно значение, а состояние сети в целом. В каталоге «Эвелен» есть трехфазные модели, включая щитовые приборы, устройства на DIN-рейку и варианты с интерфейсом RS-485/Modbus RTU.

3. Щитовые вольтметры

Щитовой вольтметр устанавливается в лицевую панель электрощита или шкафа управления. Такой вариант удобен, когда оператору нужно постоянно видеть показания без открытия шкафа.

Преимущества щитового исполнения:

• удобная визуальная индикация;
• аккуратная установка в панель;
• быстрый контроль напряжения;
• подходит для промышленных и коммерческих объектов;
• хорошо интегрируется в щиты управления.

При выборе щитового прибора важно учитывать размер корпуса, размер врезного отверстия, высоту символов индикатора, степень защиты лицевой панели и диапазон измерения.

4. Вольтметры на DIN-рейку

Вольтметр на DIN-рейку устанавливается внутри электрощита на стандартную монтажную рейку. Это решение удобно для модульных шкафов, где оборудование размещается рядом с автоматическими выключателями, реле, контроллерами и другими устройствами.

Такой вариант выбирают, если важны:

• компактный монтаж;
• быстрая установка;
• единая компоновка оборудования в щите;
• удобное обслуживание;
• возможность интеграции с другими приборами автоматики.

DIN-реечные модели часто применяют в распределительных шкафах, шкафах автоматизации, системах диспетчеризации и промышленных электроустановках.

На какие характеристики смотреть при выборе

Диапазон измерения

Первый параметр — рабочий диапазон напряжения. Для однофазной сети обычно выбирают приборы, рассчитанные на контроль напряжения в сетях 220 В. Для трехфазной сети нужны модели, подходящие для контроля фазных и линейных напряжений.

Важно не выбирать прибор «впритык». Диапазон измерения должен соответствовать реальным условиям эксплуатации и иметь запас по максимальному значению.

Точность

Погрешность показывает, насколько измеренное значение может отличаться от фактического. Чем выше требования к контролю, тем внимательнее нужно смотреть на класс точности и указанную погрешность.

Для простого визуального контроля в щите может быть достаточно стандартной точности. Для наладки оборудования, лабораторных задач или ответственных промышленных систем лучше выбирать приборы с более точными характеристиками.

True RMS

Функция True RMS важна при измерении переменного напряжения в сетях с искаженной формой сигнала. Это актуально для объектов, где используются частотные преобразователи, импульсные блоки питания, мощная электроника и другое нелинейное оборудование.

Если в сети есть гармонические искажения, обычный прибор может показывать менее корректные значения. Вольтметр с True RMS точнее отображает действующее значение напряжения в таких условиях.

Способ монтажа

Перед покупкой нужно определить, как именно прибор будет установлен:

Релейные выходы

Вольтметры с релейным выходом не только показывают напряжение, но и могут использоваться для сигнализации или управления при выходе параметров за заданные пределы.

Например, прибор может срабатывать при перенапряжении или пониженном напряжении. Это удобно для защиты оборудования, аварийной сигнализации, включения внешних устройств или передачи сигнала в систему автоматики.

На сайте «Эвелен» представлены вольтметры с релейными выходами, включая однофазные и трехфазные модели Omix.

Интерфейс RS-485 и Modbus RTU

Если данные нужно передавать в систему диспетчеризации, контроллер или SCADA, стоит рассмотреть вольтметр с интерфейсом RS-485. Такие приборы позволяют не только видеть показания на индикаторе, но и передавать измеренные значения в цифровую систему мониторинга.

Это решение подходит для промышленных объектов, инженерных систем, автоматизированных щитов и распределенных систем контроля электроэнергии.

В каталоге «Эвелен» есть трехфазные вольтметры на DIN-рейку с интерфейсом RS-485 и передачей данных по Modbus RTU.

Вольтметр или мультиметр: что выбрать

Вольтметр нужен для постоянного или регулярного контроля напряжения в конкретной точке цепи. Его устанавливают в щит, шкаф управления или панель оборудования.

Мультиметр — более универсальный переносной прибор. Он может измерять не только напряжение, но и ток, сопротивление, частоту, емкость, температуру и другие параметры в зависимости от модели. В каталоге «Эвелен» мультиметры представлены как отдельная группа электроизмерительных приборов.

Выбор простой:

• для постоянного контроля напряжения в щите — вольтметр;
• для диагностики, ремонта и выездных работ — мультиметр;
• для комплексного мониторинга нескольких параметров — мультиметр или комбинированный щитовой прибор;
• для контроля качества питания — анализатор качества электроэнергии.

Типовые ошибки при выборе вольтметра

Ошибка 1. Не учитывать тип сети

Однофазный прибор не заменит трехфазный там, где требуется контроль всех фаз. Для промышленных сетей и оборудования с трехфазным питанием лучше сразу выбирать трехфазную модель.

Ошибка 2. Выбирать только по цене

Дешевый прибор может не подходить по диапазону, точности, монтажу или условиям эксплуатации. В результате его придется менять или дорабатывать схему подключения.

Ошибка 3. Не учитывать монтажные размеры

Для щитовых моделей важно заранее проверить габариты корпуса и размер врезного отверстия. Для DIN-реечных моделей — ширину прибора и свободное место в щите.

Ошибка 4. Игнорировать условия эксплуатации

Температура, влажность, пыль, вибрации и особенности объекта влияют на выбор прибора. Для производственных условий лучше подбирать модели с подходящей степенью защиты и надежной конструкцией.

Ошибка 5. Не предусмотреть автоматизацию

Если в будущем планируется диспетчеризация или удаленный мониторинг, имеет смысл сразу рассмотреть модель с RS-485. Это упростит интеграцию прибора в систему управления.

Какой вольтметр выбрать для разных задач

Для небольшого распределительного щита подойдет однофазный цифровой вольтметр. Если прибор должен быть виден на панели, лучше выбрать щитовое исполнение. Если оборудование собирается в модульном шкафу, удобнее модель на DIN-рейку.

Для промышленного объекта, электродвигателей и трехфазных линий стоит выбирать трехфазный вольтметр. Если нужно не только измерять, но и реагировать на аварийные значения, подойдет модель с релейным выходом. Для систем автоматизации и диспетчеризации оптимален прибор с RS-485 и поддержкой Modbus RTU.

Заключение

Цифровой вольтметр выбирают не только по диапазону напряжения. Важно учитывать тип сети, способ монтажа, точность, наличие True RMS, релейных выходов и цифрового интерфейса. Для простого контроля подойдет базовая однофазная модель, для промышленных задач — трехфазный прибор, для автоматизации — модель с RS-485, а для защитных и сигнальных функций — вольтметр с релейным выходом.

В каталоге «Эвелен» можно подобрать цифровые вольтметры для электрощитов, шкафов автоматики, промышленных сетей и систем контроля напряжения. Для точного подбора учитывайте параметры сети, схему подключения, условия эксплуатации и требования к передаче данных.

Часто задаваемые вопросы

Чем отличается щитовой вольтметр от вольтметра на DIN-рейку?

Щитовой прибор устанавливается в панель и удобен для визуального контроля снаружи шкафа. DIN-реечный монтируется внутри щита на стандартную рейку.

Когда нужен трехфазный вольтметр?

Он нужен для контроля напряжения в трехфазных сетях, промышленных установках, шкафах управления, насосных станциях и оборудовании с питанием 380 В.

Зачем вольтметру релейный выход?

Релейный выход позволяет сигнализировать о выходе напряжения за заданные пределы или передавать управляющий сигнал на внешнее устройство.

Когда выбирать вольтметр с RS-485?

Такой прибор нужен, если показания напряжения требуется передавать в контроллер, SCADA или систему удаленного мониторинга.
