- G1/2"
- G1/4"
- G1/8"
- G3/8"
- 10
- 12
- 2
- 3
- 4
- 6
- 8
- G1/4
На сайте отображены не все возможные конфигурации товара доступные для заказа через корзину. Если Вы не нашли необходимый вариант, пожалуйста, свяжитесь с нами по электронной почте, WhatsApp или Telegram для уточнения наличия и стоимости.
- Подходит для 5-линейных пневмораспределителей РПВ-52, РЭПВ-52, РЭПВ-53
- Количество установочных мест: 2...12
- Присоединение пневмораспределителя: G⅛", G¼", G⅜", G½"
- Подключение пневмосистемы: G¼", G⅜", G½"
Технические характеристики
Модель | Модель пневмораспределителя | Модель постовой заглушки | Модель торцевой заглушки | Присоединение пневмораспределителя | Подключение пневмосистемы | Количество установочных мест |
ПМ-53.18 |
РПВ-5211-18 РПВ-5212-18 РЭПВ-5211-18 РЭПВ-5212-18 РЭПВ-5312-18-ЗЦ РЭПВ-5312-18-НЦ РЭПВ-5312-18-ОС |
ЗП-5318 | ЗТР-14 |
G⅛" |
G¼" |
2, 3, 4, 5, 6, 7, 8, 10, 12 |
ПМ-53.14 |
РПВ-5221-14 РПВ-5222-14 РЭПВ-5221-14 РЭПВ-5222-14 РЭПВ-5322-14-ЗЦ РЭПВ-5322-14-НЦ РЭПВ-5322-14-ОС |
ЗП-5314 | ЗТР-14 |
G¼" |
G¼" | |
ПМ-53.38 |
РПВ-5231-38 РПВ-5232-38 РЭПВ-5231-38 РЭПВ-52322-38 РЭПВ-5332-38-ЗЦ РЭПВ-5332-38-НЦ РЭПВ-5332-38-ОС |
ЗП-5338 | ЗТР-38 |
G⅜" |
G⅜" | |
ПМ-53.12 |
РПВ-5241-12 РПВ-5242-12 РЭПВ-5241-12 РЭПВ-5242-12 РЭПВ-5342-12-ЗЦ РЭПВ-5342-12-НЦ РЭПВ-5342-12-ОС |
ЗП-5312 | ЗТР-12 |
G½" |
G½" |

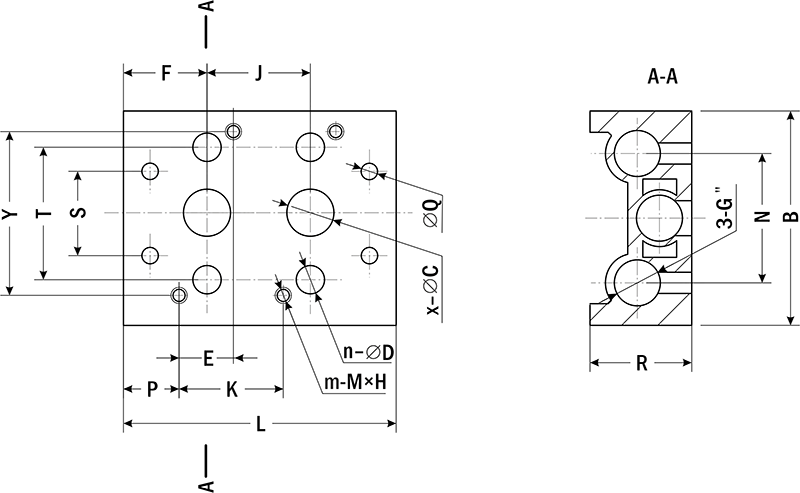

Габаритные размеры
Модель | Размер, мм | |||||||||||||||||
n-⌀D | B | n-⌀C | E | F | G | m-M×H | J | K | L | N | O | P | ⌀Q | R | S | T | Y | |
ПМ-53.14-2 | 2-⌀6 |
59 |
2-⌀10 |
17 |
22 |
G¼" |
2-М2×6 |
23 |
23 |
67 |
43 |
0 |
13,5 |
⌀4,5 |
22 |
21 |
36 |
38 |
ПМ-53.14-3 | 3-⌀6 | 3-⌀10 | 3-М2×6 | 90 | ||||||||||||||
ПМ-53.14-4 | 4-⌀6 | 4-⌀10 | 4-М2×6 | 113 | ||||||||||||||
ПМ-53.14-5 | 5-⌀6 | 5-⌀10 | 5-М2×6 | 136 | ||||||||||||||
ПМ-53.14-6 | 6-⌀6 | 6-⌀10 | 6-М2×6 | 159 | ||||||||||||||
ПМ-53.14-8 | 8-⌀6 | 8-⌀10 | 8-М2×6 | 205 | ||||||||||||||
ПМ-53.14-10 | 10-⌀6 | 10-⌀10 | 10-М2×6 | 254 | ||||||||||||||
ПМ-53.14-12 | 12-⌀6 | 12-⌀10 | 12-М2×6 | 296 | ||||||||||||||
ПМ-53.18-2 | 2-⌀6 |
58 |
2-⌀8 |
13 |
18 |
G⅛" |
2-М2×7 |
19 |
19 |
57 |
40 |
2 |
12 |
⌀4,5 |
23 |
20 |
27,5 |
30 |
ПМ-53.18-3 | 3-⌀6 | 3-⌀8 | 3-М2×7 | 76 | ||||||||||||||
ПМ-53.18-4 | 4-⌀6 | 4-⌀8 | 4-М2×7 | 95 | ||||||||||||||
ПМ-53.18-6 | 6-⌀6 | 6-⌀8 | 6-М2×7 | 133,5 | ||||||||||||||
ПМ-53.18-8 | 8-⌀6 | 8-⌀8 | 8-М2×7 | 172 | ||||||||||||||
ПМ-53.18-10 | 10-⌀6 | 10-⌀8 | 10-М2×7 | 221 | ||||||||||||||
ПМ-53.18-12 | 12-⌀6 | 12-⌀8 | 12-М2×7 | 247 | ||||||||||||||
ПМ-53.38-2 | 2-⌀8 |
74 |
2-⌀13 |
20 |
26 |
G⅜" |
2-М3×8 |
28 |
28 |
81 |
54 |
0 |
17 |
⌀5 |
27 |
26 |
45 |
50 |
ПМ-53.38-3 | 3-⌀8 | 3-⌀13 | 3-М3×8 | 108 | ||||||||||||||
ПМ-53.38-4 | 4-⌀8 | 4-⌀13 | 4-М3×8 | 136 | ||||||||||||||
ПМ-53.38-6 | 6-⌀8 | 6-⌀13 | 6-М3×8 | 192 | ||||||||||||||
ПМ-53.12-2 | 2-⌀12 |
98 |
2-⌀14 |
27 |
31 |
G½" |
2-М3×10 |
35 |
35 |
98 |
71 |
0 |
18 |
⌀5 |
36 |
32 |
63 |
72 |
ПМ-53.12-4 | 4-⌀12 | 4-⌀14 | 4-М3×10 | 166 | ||||||||||||||
ПМ-53.12-6 | 6-⌀12 | 6-⌀14 | 6-М3×10 | 239 | ||||||||||||||
ПМ-53.12-8 | 8-⌀12 | 8-⌀14 | 8-М3×10 | 310 |
